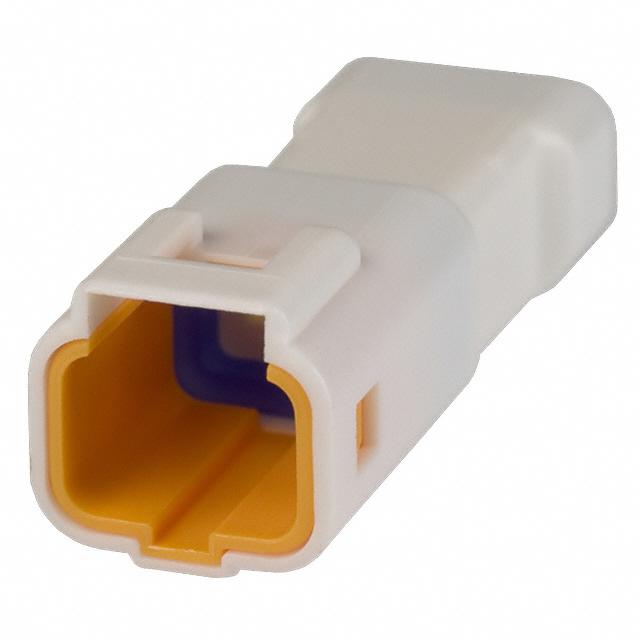

JST推出的JWPF系列是一款2.0mm间距的防水型线对线连接器。该系列产品专为对防水性能有极高要求的应用场景而设计，凭借出色的密封结构、紧凑的设计以及稳定的电气性能，为各类电子设备在潮湿或涉水环境下提供安心的连接保障。

产品特性

• 卓越的防水性能：产品达到JIS C 0920 7级防水标准（等同于IEC 60529 IPX7），能够在水下短暂浸泡时有效防止水分侵入。

• 高可靠性机械结构：采用双重弹簧结构，并配备外壳与端子锁扣（Housing-to-terminal locks）及内壳锁扣（Inner-housing lock），确保连接稳固，有效抵抗振动，防止意外脱落。

• 优异的电气性能：额定电流为3A AC/DC (AWG #22)，额定电压为100V AC/DC。接触电阻极低（初始最大值10mΩ，环境测试后最大值15mΩ），绝缘电阻高达1,000MΩ，耐电压达1,000 VAC/分钟。

• 宽泛的环境适应性：工作温度范围覆盖-55℃~+85℃（含通电温升），能够适应极端高低温环境。支持AWG #26~#22（0.13至0.33mm²）的线规，绝缘外径适配1.4~1.7mm。

• 安全与环保：产品符合RoHS2环保指令要求，并获得了UL（E60389）和CSA（R50326661）安全认证，品质可靠。

产品应用

得益于IPX7级别的防水能力及紧凑的2.0mm间距设计，JST JWPF系列连接器被广泛应用于各类需要严格防水的场所，典型应用包括：家用电器（如洗衣机、洗碗机等涉水设备）、汽车电子（外部传感器、照明系统）、工业控制设备、户外电子设备以及医疗仪器等。
