SMD 浪涌限流 PTC 热敏电阻，提高基板效率并降低成本

2025-11-11 15:17:59 47 0 0 Vishay , 热敏电阻 , PTCES系列

Vishay 推出新系列绝缘、表面贴装浪涌限流正温度系数（PTC）热敏电阻。

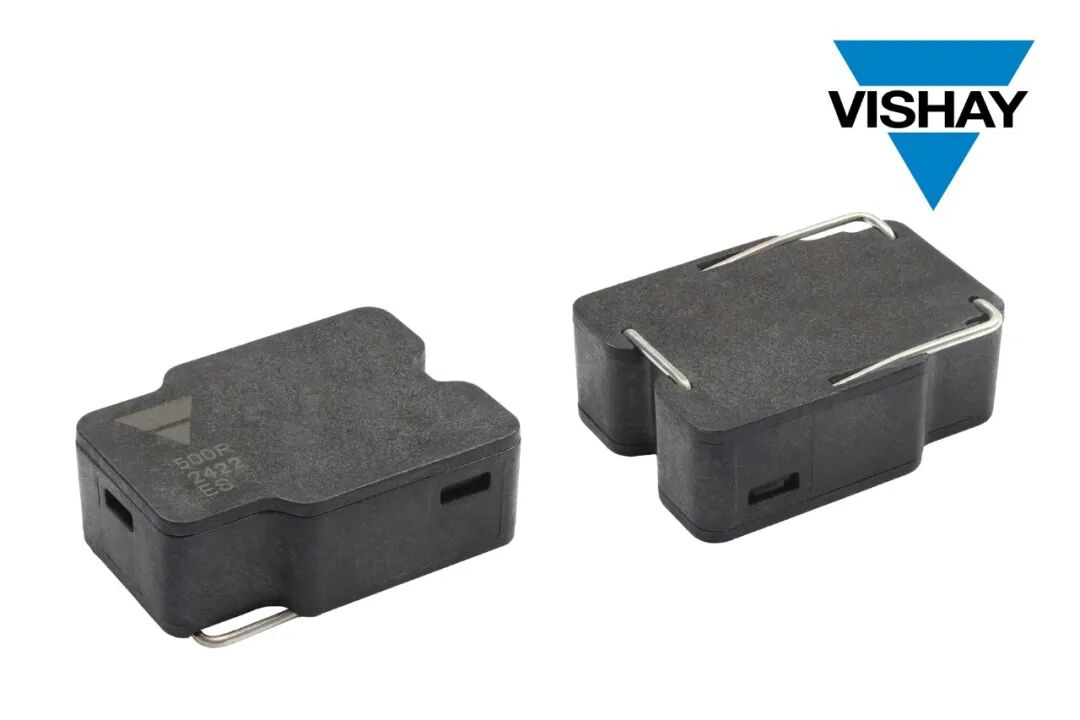

PTCES 系列热敏电阻

器件采用紧凑封装，能量吸收能力达 340 J，电压处理能力高达 1200 V_DC，减少元件数量，节省空间

Vishay 推出新系列绝缘、表面贴装浪涌限流正温度系数（PTC）热敏电阻。Vishay BCcomponents PTCES 系列器件采用紧凑封装，最高能量吸收能力达 340 J，最高电压处理能力达 1200 V_DC，可提高汽车和工业应用的基板效率并降低成本。

日前发布的 PTC 热敏电阻的能量吸收能力比竞品器件高 260 %，设计人员可减少电路中使用的元件数量，从而节省基板空间，降低总成本。此外，PTCES 系列器件的最大电压处理能力比竞品器件高 20 %，可满足更广泛的设计要求。

新系列热敏电阻主要用于各种限流和过载保护，包括 AC/DC 和 DC/DC 转换器、DC-Link、抛负载、紧急放电电路、车载充电器（OBC）和电池充电设备以及电机驱动器。这些应用下，器件具有自我保护功能，可承受超过 100,000 次浪涌功率循环，抗冲击和抗振动能力符合 AEC-Q200 标准，无需使用强力胶固定。

PTCES 系列钛酸钡热敏电阻由焊接的均质陶瓷 PTC 芯块组成，采用符合 UL 94 V-0 标准的自熄、耐洗塑料外壳封装，绝缘电压高达 3 kV_AC。器件厚度为 9.6 mm，符合 RoHS 标准，无卤素，可采用自动贴片加工，降低加工成本。

器件规格表
