• 低损耗 (低直流电阻)

• 高耐热 ：170℃耐热

• 动作电压 ：80 V_0-p max.

• 表面贴装

• 高可靠性 ：通过采用一体化结构享有卓越的抗震性，可满足苛刻的车载要求

• 卓越的直流重叠特性 ：通过采用金属磁性材料享有高度的磁性饱和

• 温度特性 ：因环境温度导致的直流重叠特性变化小

• 低噪音 ：通过采用金属磁性材料合成磁芯形成的无缝隙一体化结构

• 高能效 ：可减少绕线的低直流电阻磁芯的涡流损耗

• 防磁型

• 符合AEC-Q200

• 已应对RoHS指令

▲ 开发中产品，可能会发生规格变更

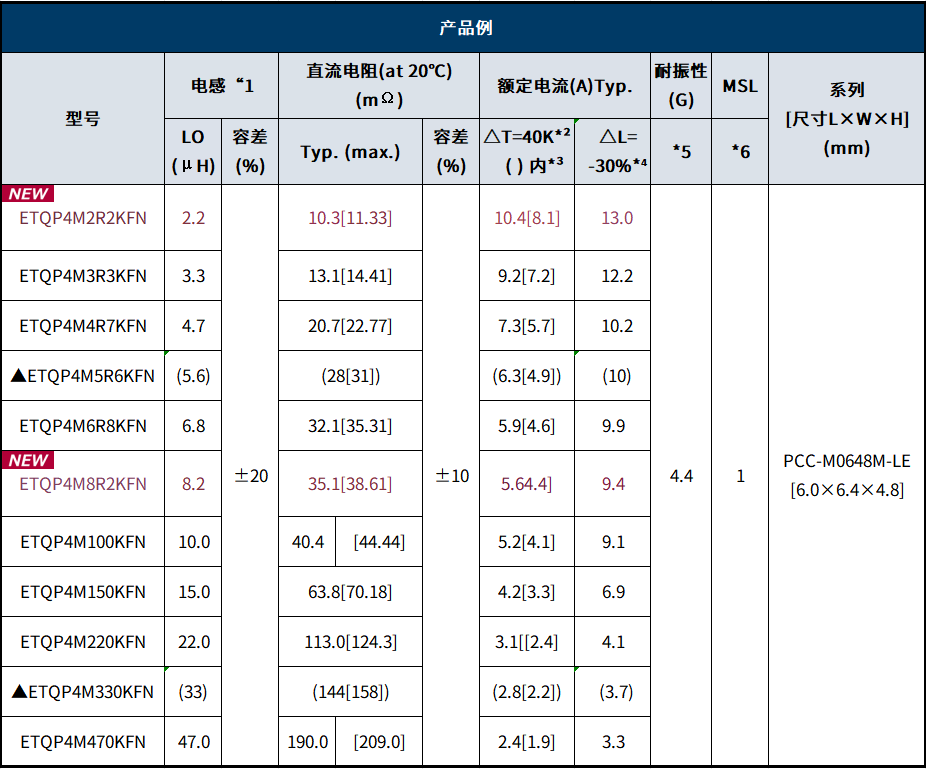

* 1: 电感的测试频率为100 kHz

* 2: 当安装在高散热多层基板 (散热常数为6.4x6.0x4.8mm：约36K/W) 并让直流电流通过时，整体温升成为40K的电流实际值。

* 3: FR4 t=1.6mm 当安装在4层基板上并让直流电流通过时，整体温升成为40K的电流实际值。

* 4: 施加直流电流时，由初始的L值至电感变化为-30 %的电流值。

* 5: 耐振性的振动条件为 [振幅：5mm以下, 扫描速度：1oct / 分, 频率 5 ～ 2000 Hz, 3 方向 / 各2 小时, 合计6 小时]

* 6: 锡焊保证在1年以内，不得使用已过保管期限的产品。

◆ 耐热保证温度为170 ℃。包括温度上升在内，请保持在170 ℃以内使用本产品。

另外，因温度上升将根据电路板条件，环境条件有所不同， 所以请贵公司按最坏情况实际加以评估。对于170℃以上的温度，短时间内180℃以下可以使用，具体条件请咨询我们。
