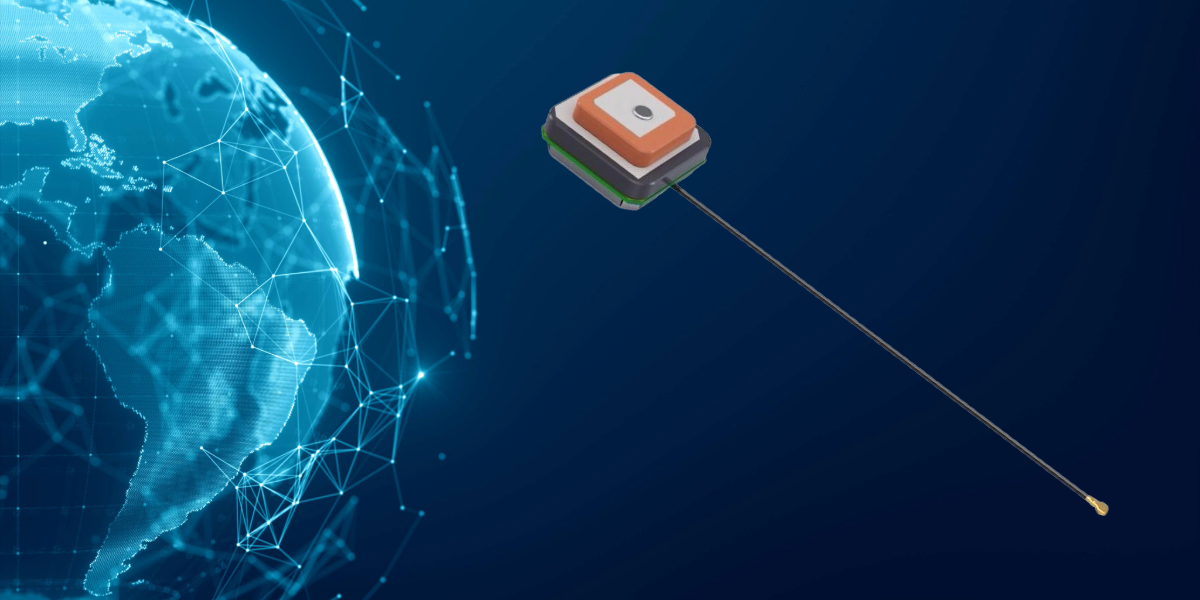

来自 YAGEO 集团的 GNSSL125182530S 有源 GNSS 内置天线是一款紧凑型、高性能解决方案，适用于空间受限且需要 L1/L2/L5 三频 GNSS 支持的设备。其采用叠层陶瓷贴片结构并集成 30 dB 低噪声放大器，可在最小化 PCB 占板面积的同时提供可靠的多频段性能。强大的内部滤波和高带外抑制能力可改善与附近 LTE、5G 和 Wi‑Fi 无线电的射频共存，在密集 RF 环境中保持稳定运行。

为了实现可靠的嵌入式应用，GNSSL125182530S 集成了内部 ESD 防护、LDO 稳压器，并具有 2.5–18 VDC 的宽工作电压范围，最大电流消耗为 16 mA。其 25 × 25 mm 的紧凑尺寸相比传统三频 GNSS 贴片天线显著缩小，非常适合用于紧凑型跟踪、导航和工业定位平台，同时不牺牲 GNSS 性能。

特点

• L1 / L2 / L5 三频 GNSS 支持

• 集成 30 dB 低噪声放大器

• 强大的内部滤波以提升射频共存能力

• 宽工作电压范围：2.5–18 VDC

• 内部 LDO 稳压与 ESD 防护

•  叠层陶瓷贴片结构

• 紧凑的 25 × 25 mm 尺寸

•  100 mm、Ø1.13 mm 同轴线缆

• I‑PEX MHF 接头

• 可定制线缆长度与接头选项

应用领域

• 多频段卫星导航接收机

• L1、L2、L5 GNSS 设备

• 资产追踪与物流系统

• 车队管理与远程信息处理

• 测绘与地图制作设备

• 精准农业、采矿与工程机械

• 工业与嵌入式 GNSS 平台

快速概览

• 三频 GNSS：L1（1561–1602 MHz）、L2（1215–1237 MHz）、L5（1164–1189 MHz）

• 紧凑尺寸：25 × 25 mm 叠层陶瓷贴片

• 宽工作电压范围：2.5–18 V DC

产品特性

• 堆叠式 L1/L2/L5 陶瓷贴片设计，实现三频 GNSS 工作

• 内置 LDO 电压调节器，可在宽输入电压范围内稳定运行

• 集成 30 dB 低噪声放大器（LNA）

• 低噪声系数：

• ~1.7 dB（L1）

• ~2.2 dB（L2 / L5）

客户价值

• 相比更大的 30 × 30 mm 三频 GNSS 贴片方案，可节省 PCB 占板面积

• 通过集成 LNA、LDO 和直流偏置供电，简化系统设计

• 支持 GPS、GLONASS、Galileo、BeiDou 和 IRNSS 的全球部署

• 强大的内部滤波可提升与蜂窝和 Wi‑Fi 射频的共存能力

• 利用经验证的全集成 GNSS 天线模块，可缩短开发周期

目标应用场景

• 高精度资产追踪和物流设备

• 车队管理和远程信息处理平台

• 测量、制图和定位系统

• 精准农业、采矿和施工设备

• 紧凑型 GNSS 支持的消费类与工业电子设备

• 地理围栏和基于位置的服务

市场优势

• 相比典型的三频 GNSS 贴片方案占用更小的空间，非常适合高密度 PCB 布局

• 三频 L1/L2/L5 能力满足高精度和新兴 GNSS 需求

• 集成 30 dB 增益级，无需外置 LNA

• 宽电压容差（2.5–18 V）兼容多种 GNSS 芯片组和电源轨

• 在所有三个 GNSS 频段保持一致的 RHCP 辐射模式

• 专为干扰严重的环境（如资产追踪器和网关）而设计

通过支持 GPS、GLONASS、Galileo、BeiDou 和 IRNSS，GNSSL125182530S 可实现更高精度和更强抗干扰性的全球定位能力。其小型化结构、集成滤波以及宽电压兼容性，使其成为现代 GNSS 设计的理想选择。
