Pasternack | 射频测试测量设备之可编程移相器
在通信、雷达和测试应用中，除了频谱分析仪、网络分析仪、示波器等测量设备外，还需要对射频/微波信号进行相位控制。相位调整是相控阵天线技术的一部分，通过调整相位可实现多种效应，如组合、减去和对准信号等。因此在测试测量应用中，可编程移相器作为相位硬件在、测试和已完成部署的系统中都发挥着关键作用。今天我们就主要来说说射频测试设备之可编程移相器。
移相器的类型
射频移相器主要是将输入信号中的相位偏移设定量、可调量或可编程量，广泛应用于现代电信、雷达和传感系统。射频移相器通过模拟信号或数字位以磁性、机械或电气的方式控制。
机械移相器
通过旋钮手动控制，并通过旋转旋钮的方式调节输入端与输出端之间的相位差。
模拟移相器
由电压电平控制，且相位差随移相器的具体调谐电压变化。模拟移相器可提供通常由电压控制的连续可变相位。此类模拟移相器可通过电容随电压变化的调谐二极管或者钛酸锶钡或铁电材料（如钇铁石榴石）等非线性电介质控制。模拟移相器的优点在于低损耗及部件成本较低。

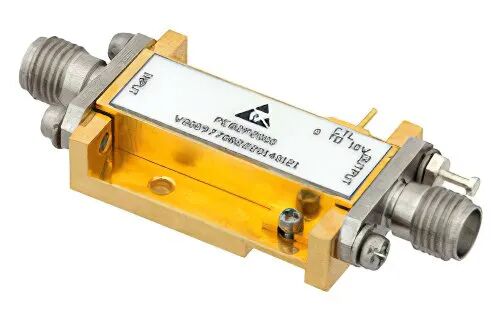

模拟移相器，5 GHz ~18 GHz，40 °可调相位。每伏特，SMA
数字移相器
数字控制，可编程，或可通过计算机接口进行控制。在此情况下，“数字”表示其为一种双状态装置，其中各状态在微波频率下具有不同插入相位。由于数字控制移相器不易受电压控制线路中噪声的影响，因此大多数移相器为数字控制移相器。
数字移相器的优点包括：
不受控制线路中噪声的影响
性能更加一致
具有在宽的带宽上实现平坦相位的能力
当内置于阻抗匹配不太理想的网络中时，不易发生相位牵引
比模拟移相器易于组装
可能具有更高的功率处理能力和线性度
可编程移相器
定义及参数
可编程移相器是数字移相器的一种，通过数字编程（通过并行或串行通信）或由计算机控制的移相器。典型的移相器可以是台式仪器，或用于自动测试设备（ATE）应用的机架安装式仪器，又或者是集成于测试或硬件系统中的连接模块。近来这方面的发展还产生了设计更为紧凑的表面安装封装移相器，这类移相器可以更方便地集成到高密度和复杂的设备中，例如相控阵天线发射-接收（TR）模块。这些设备的编程电缆通常非常简单，例如串行外设接口（SPI）互连、通用型之输入输出（GPIO）、RS-232、以太网、TTL，甚至是USB。

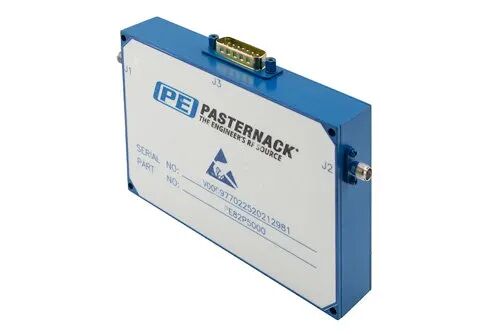

八位可编程移相器，500 MHz~2 GHz，相移 360 °，256 步，SMA
可编程移相器的重要参数一般包括开关速度、相位控制范围、频率范围、相位分辨率、相位平整度、插入损耗、功率容量、相位噪声、电压驻波比（VSWR）和噪声系数。这些参数在很大程度上受到特定的移相器技术以及设备的封装/外壳的影响。
连接部件
正是由于可编程移相器可能是台式、机架安装式、集成连接式或表面安装式部件，因此会涉及范围较广的互连器件，包括同轴互连和波导互连，例如同轴电缆组件、波导互连件以及同轴/波导适配器。此外，可编程移相器通常与可变衰减器一起搭配使用，以产生调制或操纵波束可控天线的天线方向图。
