TDK推出可堆叠µPOL模块，可提供高达200 A的组合电流，用于垂直供电
核心摘要：
μPOL 模块 F1525 单片可提供 25 A 电流，多个模块堆叠时可提供高达 200 A 的电流，在垂直功率传输设计中实现了紧凑和低高度的外形
超快瞬态响应、超低直流纹波和低频谱噪声
将 MOSFET、电感器和控制集成在具有模拟和数字接口的热增强 3D 结构中
TDK 扩展了其 μPOL 系列非隔离式 DC-DC 电源模块产品线，新增了 FS1525 型号产品。这款高度仅为 3.82 毫米的负载点（PoL）转换器可提供高达 25A 的电流，专为满足人工智能服务器、边缘计算和数据中心系统的高要求而设计。
通过堆叠或并联多个 FS1525 模块，它们可以在垂直供电设计中提供高达 200A 的总电流。这种创新的设计方案将 PoL 转换器直接置于 PCB 背面的 FPGA/SoC 或 ASIC 下方。

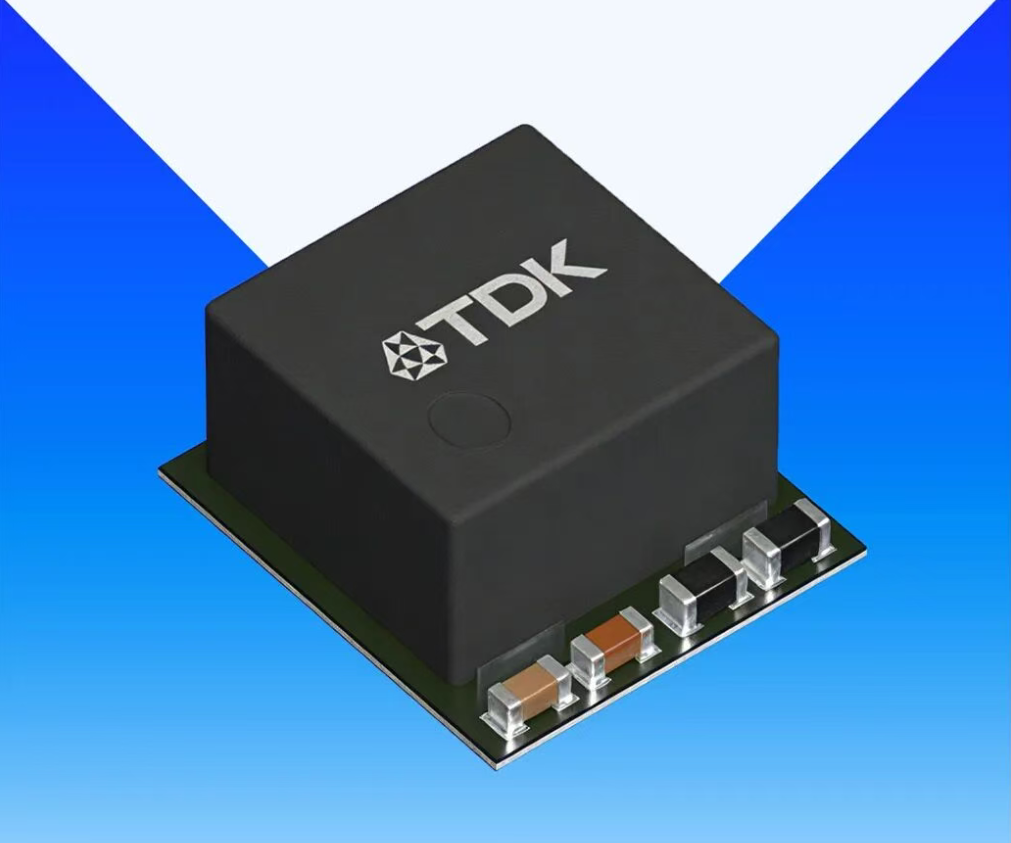

利用前沿的 3D 芯片嵌入式封装技术，FS1525 将所有关键组件 —— 包括控制器、驱动器、MOSFET、数字核心、存储单元、旁路电容和功率电感 —— 集成在一个尺寸为 7.65 x 6.80 毫米（长 × 宽）的单个组件中。其热增强架构具有 1.4 K/W 的热阻，在高环境温度下提供出色的电流性能，优于传统解决方案，同时简化 PCB 布线，实现高密度电源架构。
FS1525 支持 4.5 V 至 16 V 的输入电压和 0.6 V 至 1.8 V 的可调输出电压范围，专为现代低电压 AI 处理器供电而优化，包括 3 纳米至 6 纳米 ASIC 的核心电压，以及峰值低于 5mV 的 SERDES 电源轨。其低频谱噪声性能非常适合 DSP、成像和高级自动化测试设备（ATE）应用。该新型 μPOL 可扩展至 200 A，并专为垂直供电设计，可增强散热性能并最大限度地提高电路板空间利用率。
FS1525 具有快速瞬态响应、低纹波和真正的差分遥感功能，可确保负载点的精确电压调节。通过 I²C 和 PMBus 实现数字可编程，支持实时遥测、自适应调节和故障管理，可对电压、电流和温度进行监控，这对于动态 AI 工作负载至关重要。该模块还提供针对主流 FPGA/SoC 和 ASIC 的模拟 Vout 设置，支持包括 Altera Agilex FPGA 系列的 SmartVID 在内的高级功能。
全新的 μPOL 模块可与包括 PCIe、VPX、SMARC 以及 1U 至 3U 机架系统在内的现代计算平台无缝集成，为系统设计师提供了高度的灵活性。该模块已应用于一系列成熟的 FPGA/SoC 设计中，例如 Altera Agilex™、AMD Versal™ Edge 和 AMD-Xilinx 平台（包括 Zynq UltraScale+ MPSoC 和 Versal ACAP），这些平台广泛应用于 AI 和机器学习领域。
作为 TDK 全面 μPOL 产品组合（涵盖 1A 至 200A）的一部分，FS1525 提供了统一的系统级电源解决方案。它具有即插即用的简易型，无需外部补偿，可加快开发周期，降低设计复杂性和整体系统成本。FS1525 不仅是一款电源模块，更是一个完整的电源生态系统，旨在推动智能计算的未来。25A 和 50A 的评估板已在 DigiKey 和 Mouser 有现货供应，100A 和 200A 的可堆叠板可按需提供。
*Agilex™是 Altera 的注册商标
特性和应用
主要应用：
人工智能与边缘计算
电信和网络应用
数据中心计算
光网络
医学成像
人工智能芯片组，ASICs，FPGAs，SoCs 的电源
功率密度外形尺寸：PCIe、1U 至 3U 机架、VPX、SMARC 等
主要特点与优势：
可扩展至 200A 及以上，交错运行频率最高可达 16MHz
主动式电流共享
即插即用：无需外部补偿
宽输入电压范围：4.5V 至 16V
输出电压范围：0.6V 至 1.8V
每个模块的持续输出电流：25A
工作温度：-40℃ to +125℃
输出电压差分遥感
预偏置输出
遥测：输入电压 (VIN)、输出电压 (Vout)、输出电流 (IOUT)、温度和故障
MTP 存储自定义配置
可通过 I²C 或 PMBus 等数字接口进行编程
