时间是物联网设备的脉搏,精准计时是智能世界的基石。 当经典进口型号DS1302Z长期占据市场主导地位时,杰盛微半导体携JSM1302Z串行实时时钟IC强势登场——以更优功耗、更灵活配置、更贴身服务,为国产替代注入新动能。


一、行业痛点:为什么需要“DS1302Z的接班人”?


在智能电表、便携医疗、工业传感等领域,实时时钟(RTC)芯片是设备的“时间大脑”:既要精准走时(年/月/日/时/分/秒/周),又要在断电时靠备用电源续时,还需低功耗以延长续航。


长期以来,经典进口型号的DS1302Z凭借稳定性成为行业“标配”,但随着物联网设备爆发式增长,其痛点逐渐显现:


  • 功耗优化空间有限:静态电流与备用电流难以满足电池供电设备的极致续航需求;

  • 充电配置僵化:涓流充电电阻固定,无法适配不同容量备用电池/超级电容;

  • 供应链风险:进口芯片交货周期长、技术支持响应慢,制约本土企业研发效率。


杰盛微JSM1302Z的诞生,正是瞄准这些痛点,以“国产芯”实力重构RTC性能边界。


二、硬核实力:JSM1302Z如何“青出于蓝”?


(一)核心功能:比DS1302Z更懂“时间管理”


1、全场景计时:自动适配复杂历法


  • 精准走时:支持秒、分、时、日、周、月、年计数,自动处理月末日期(如2月28/29天、4月30天),闰年自动校正(无需MCU干预);

  • 双模式切换:通过小时寄存器位7一键切换24小时制或12小时制(带AM/PM标识),适配全球不同地区习惯;

  • 时钟暂停功能:秒寄存器位7设为“1”即可冻结振荡器,功耗骤降至<100nA(接近“休眠”状态),适合设备待机场景。


2、数据存储:31字节“应急保险箱”


内置31字节非易失性静态RAM(断电不丢失),可临时存储设备配置参数、异常事件日志等关键数据,相当于给系统配了个“微型黑匣子”。


3、双电源设计:永不掉线的“时间守护”


  • 主电源(VCC2):设备正常工作时供电(2.0V~5.5V宽电压兼容);

  • 备用电源(VCC1):主电源断电时自动切换(如纽扣电池、超级电容),时间信息零丢失;

  • 智能切换逻辑:芯片自动选择VCC1/VCC2中电压较高者供电,确保极端环境下仍可靠运行。


(二)低功耗:重新定义“节能标杆”

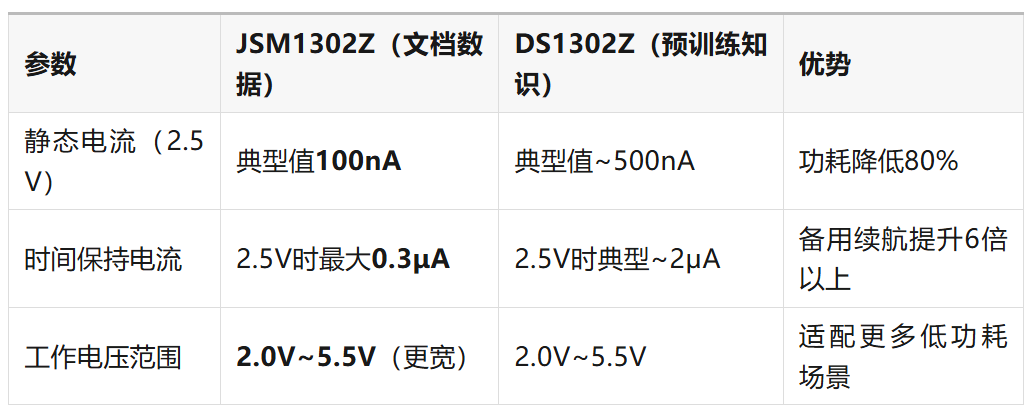

JSM1302Z的功耗表现堪称“极致”,对比DS1302Z(基于模型预训练知识,非文档内容):


upfile


这意味着:搭载JSM1302Z的设备,用同容量电池可多运行数月甚至数年。


(三)慢速充电:让备用电源“细水长流”


针对备用电池/超级电容的充电需求,JSM1302Z设计了灵活的涓流充电系统(DS1302Z仅支持固定电阻充电,灵活性不足):


  • 充电模式激活:需设置“1010”模式(TCS位4-7=1010),防止误操作;

  • 二极管选择:DS位2-3=01(1个二极管,压降0.7V)或10(2个二极管,压降1.4V),适配不同耐压需求;

  • 电阻可调:RS位0-1选择2kΩ(R1)、4kΩ(R2)、8kΩ(R3)电阻,控制充电电流(计算公式:Imax=(VCC2-二极管压降)/R)。


案例:5V主电源+1个二极管+2kΩ电阻时,最大充电电流(5-0.7)/2kΩ=2.2mA,既避免过充,又能快速补电。


(四)易用性:3线接口+多字节传输,开发效率翻倍


  • 3线同步串行通信:仅需RST(复位)、I/O(数据)、SCLK(时钟) 三根线,比并行接口节省80%管脚资源;

  • 单/多字节传输:支持8位单字节读写,或8字节时钟数据+31字节RAM数据多字节突发传输(Burst Mode),减少MCU通信负担;

  • 写保护机制:写保护寄存器位7=1时锁定所有寄存器,防止程序跑飞误改写时间。


三、应用场景:从“实验室”到“千行百业”


JSM1302Z的低功耗、高可靠性使其在以下场景大放异彩(结合文档应用案例):


1、智能计量:分时计费的“时间裁判”


  • 复费率电度表:精准记录峰谷时段用电量,依赖RTC的闰年/大小月自动校正;

  • IC卡水表/煤气表:电池供电下,JSM1302Z的<1μW总功耗可让设备续航5年以上。


2、便携设备:方寸之间的“时间管家”


  • 移动电话/手环:SOP8小封装(5.8×6.25mm)节省PCB空间,12/24小时制切换适配全球用户;

  • 手持仪器:双电源设计确保野外作业时时间不丢失,31字节RAM存校准参数。


3、工业控制:极端环境的“时间堡垒”


  • 工业传感器:-40℃~+85℃宽温域(工业级)适应车间高温/户外低温;

  • 安防设备:时钟暂停功能配合定时唤醒,实现“按需工作”节能模式。


upfile


四、国产替代:不止是“替代”,更是“超越”


相比DS1302Z,JSM1302Z的国产化优势体现在三个层面:


1、性能超越


  • 更低功耗(静态电流100nA vs DS1302Z的500nA);

  • 更灵活充电(3档电阻+2档二极管 vs DS1302Z固定配置);

  • 更宽电压(2.0V起 vs DS1302Z部分型号2.5V起)。


2、服务升级


  • 本土技术支持:杰盛微团队提供从选型到量产的全流程指导,响应速度以“小时”计;

  • 供应链保障:国内晶圆厂生产,交货周期缩短50%,规避进口芯片“卡脖子”风险。


3. 成本优化


  • 同等性能下,价格比进口芯片低20%~30%;

  • 免费提供参考设计、评估板及软件驱动,降低客户开发门槛。


五、选择JSM1302Z,就是选择“时间自由”


从精准走时到超低功耗,从灵活充电到国产化服务,JSM1302Z不仅是DS1302Z的“理想替代”,更是物联网时代RTC芯片的“性能标杆”。


杰盛微半导体以“中国芯”实力证明:国产芯片不仅能“替代”,更能“超越”——用更优的技术、更贴心的服务,助力客户打造更具竞争力的智能产品。


“时间是最公平的资源,JSM1302Z让每一秒都物尽其用。”
