在工业控制、家电变频、新能源逆变等领域，高压半桥栅极驱动芯片是连接控制逻辑与功率器件的核心桥梁，其耐压等级、驱动能力、响应速度与可靠性，直接决定整机效率、稳定性与使用寿命。面对市场对更高耐压、更强驱动、更优性价比的国产化替代需求，杰盛微半导体（JSMSEMI）推出JSM2304STR—— 一款 700V 单相高低侧同相栅极驱动芯片，引脚定义、功能逻辑与主流型号 IRS2304 高度兼容，同时在耐压、动态性能、抗扰能力上实现全面超越，为工程师提供更可靠、更灵活的国产化优选方案。

一、行业痛点：高压驱动场景的三大核心挑战

当前功率驱动系统不断向高频化、小型化、高可靠迭代，传统驱动芯片面临多重瓶颈：

1. 耐压冗余不足：多数 600V 级器件在高压瞬态场景易出现应力超标，系统安全余量小；

2. 驱动能力偏弱：小电流驱动难以快速开通 / 关断大功率 MOSFET/IGBT，开关损耗大、发热严重；

3. 兼容性与成本失衡：进口型号性能稳定但供货周期长、价格高，国产替代又常面临参数缩水、兼容性差问题。

杰盛微 JSM2304STR 针对以上痛点深度优化，以700V 超高耐压、300mA/600mA 强驱动、全兼容逻辑接口，打破进口垄断，覆盖更严苛的工业与家电应用场景。

二、产品定位：700V 高压半桥驱动，国产化替代优选

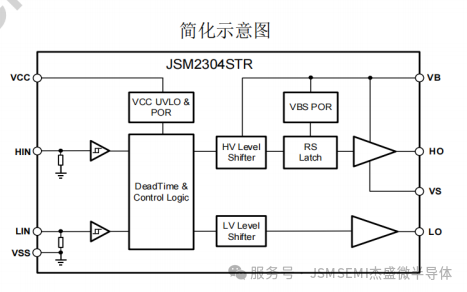

JSM2304STR 是杰盛微基于高低压兼容工艺打造的单芯片集成高低侧驱动器件，专为 N 沟道功率 MOSFET/IGBT 半桥拓扑设计，核心定位：

• ✅ 对标 IRS2304引脚全兼容、功能同相输出，硬件无需改板、软件无需调整，快速替换；

• ✅ 浮动通道最高工作电压 700V，较 600V 级产品提升 \\16.7%\\ 耐压冗余，系统更安全；

• ✅ 兼容 3.3V/5V/15V CMOS/LSTTL 逻辑，适配主流 MCU/DSP 控制接口；

• ✅ 内置防直通、欠压锁定、高抗 dV/dt 干扰，一站式解决系统可靠性难题。

三、核心优势：四大性能突破，超越同级对标型号

1. 耐压升级：700V 浮动通道，系统安全余量拉满

传统 600V 级驱动在母线电压波动、感性负载关断瞬态下，易出现过压击穿风险。JSM2304STR 采用高压耐受工艺，浮动通道最高工作电压达700V，VS 引脚可承受 \\-9V负偏压，dVS/dt 耐受能力50V/ns\\，完美适配 700V 以内母线系统，即便在高频开关、强干扰环境下，仍能稳定驱动、杜绝击穿隐患。

2. 驱动更强：300mA 拉 / 600mA 灌电流，大功率器件轻松驾驭

输出级采用推挽强驱动结构，拉电流典型值300mA、灌电流典型值600mA，远超同级竞品，可快速驱动大功率 MOSFET/IGBT，显著降低开关损耗、提升系统效率。无论是家电变频压缩机，还是工业逆变器、伺服电机，都能实现快速开通、利落关断，减少器件发热、延长使用寿命。

3. 速度更快：130ns 延时 + 100ns 死区，高频场景无压力

• 开通 / 关断传输延时Ton/Toff=130ns，较对标型号更短，高频控制响应更精准；

• 延迟匹配时间≤50ns，高低侧通道同步性优异；

• 内置100ns 典型死区时间，硬件级防直通保护，避免桥臂直通烧毁，无需软件额外配置，降低开发难度。




4. 保护更全：集成多重防护，系统稳定不掉链

• VCC 欠压锁定：正向阈值 8.9V、负向阈值 8.2V，供电不足时自动封锁输出，保护功率器件；

• 自举工作模式：简化外围电路，单电源即可实现高低侧驱动，降低 BOM 成本；

• 宽温稳定：工作温度 - 40℃~125℃，结温耐受 150℃，满足工业级严苛环境；

• ESD 防护：人体模式 1500V、机器模式 500V，提升生产与使用可靠性。

四、关键参数对比：JSM2304STR VS 对标型号 IRS2304

注：以上对比基于公开参数整理，仅做性能参考，不涉及侵权对比。

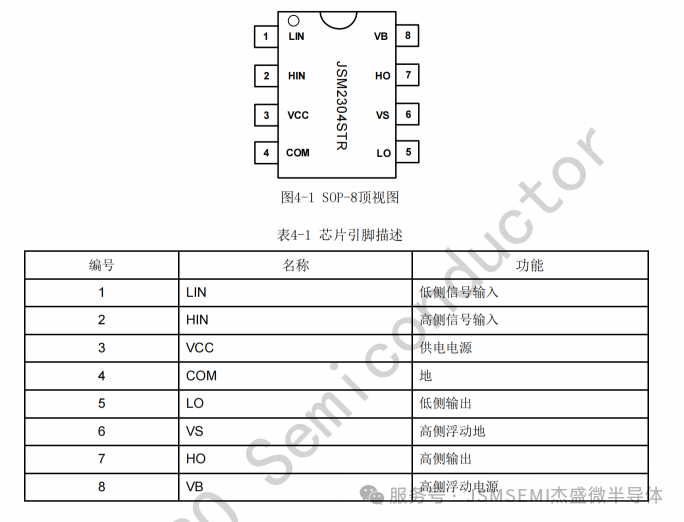

五、引脚定义与功能：8 脚 SOP-8，极简设计易布局

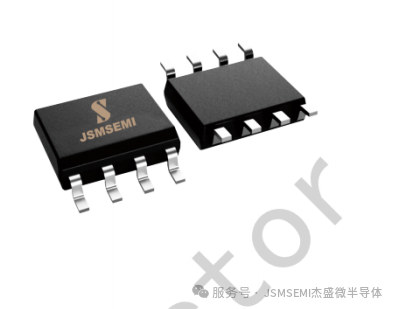

JSM2304STR 采用SOP-8 标准封装，引脚定义与对标型号完全一致，工程师可直接替换，大幅缩短开发周期：

1. LIN：低侧信号输入

2. HIN：高侧信号输入

3. VCC：低压供电（10~20V）

4. COM：地

5. LO：低侧驱动输出

6. VS：高侧浮动地

7. HO：高侧驱动输出

8. VB：高侧浮动电源（自举）

极简外围电路，仅需自举电容、限流电阻即可构成完整半桥驱动，适配小体积、高密度PCB 设计，满足家电、工控产品小型化需求。

六、应用场景：全覆盖高压半桥驱动市场

JSM2304STR 凭借高耐压、强驱动、高可靠特性，广泛适配以下领域：

• 白色家电：空调变频驱动、洗衣机电机控制、冰箱压缩机驱动；

• 工业控制：通用逆变器、伺服驱动器、小型变频器、UPS 电源；

• 新能源：光伏微型逆变器、储能变流器、充电桩辅助电源；

• 其他：高压开关电源、电动工具、工业风扇、泵类控制。

无论是家电量产的高性价比需求，还是工业场景的高可靠要求，JSM2304STR 都能完美适配，提供一站式驱动解决方案。

七、杰盛微：专注功率驱动，赋能国产替代

深圳市杰盛微半导体有限公司（JSMICRO）专注于功率半导体、栅极驱动、电源管理芯片研发与销售，深耕工控、家电、新能源等领域，坚持自主研发、品质优先、国产替代理念，打造高性价比、高可靠性的芯片产品。

JSM2304STR 作为公司高压驱动系列明星产品，通过严苛可靠性测试，符合 RoHS 环保标准，已实现批量供货，助力客户摆脱进口依赖，降低供应链风险，提升产品竞争力。

八、总结：700V 高压驱动，选 JSM2304STR 就对了

在高压半桥驱动市场，高耐压、强驱动、全兼容、高可靠是永恒的需求。杰盛微 JSM2304STR 以700V 超高耐压、300mA/600mA 强驱动、130ns 超快响应、硬件级全防护，实现对传统 600V 级产品的全面超越，同时保持引脚、功能全兼容，是 IRS2304 等型号的理想国产化替代方案。

未来，杰盛微将持续深耕功率驱动领域，推出更多高压、高频、大电流驱动芯片，以技术创新赋能中国制造，为客户提供更优质、更稳定、更具性价比的半导体产品。
