赛卓电子 SC6021X系列 磁编码器芯片 | 赋能工业/车载精准位置检测
在汽车电子、机器人、工业传感领域，磁编码器芯片是角度与位置检测的核心器件。赛卓电子SC6021X系列高速磁编码器芯片，具备车规级高可靠性、高精度与多接口适配能力，可满足各类工业及车载角度检测需求。本文对该系列性能参数及两款核心型号进行详细介绍。

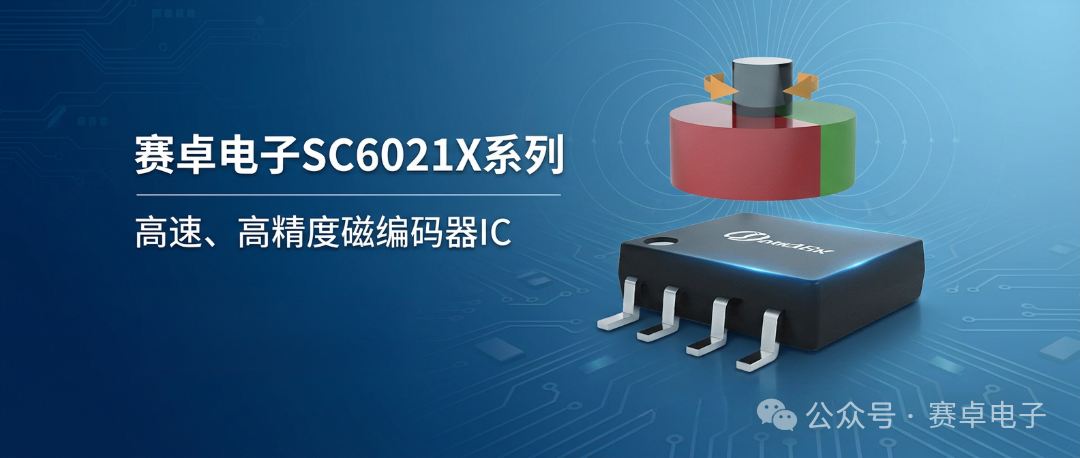

SC6021X 为非接触式磁编码器芯片系列，内置霍尔感应点阵，通过采集配对磁铁的正余弦位置信号，经片内ADC采样与DSP运算，输出精准的角度位置数据。产品整体精度、转速、温区、耐压等指标均满足车规及工业设备使用标准，核心参数特点如下：
权威认证：通过AEC-Q100 Grade0 汽车级认证，适配车载高可靠场景
核心精度：角度线性误差＜±0.35°
高速适配：支持最高200K rpm转速，覆盖高速电机与旋转机构
宽压耐压：电源端耐压≥24V、＜-18V，IO端耐压 ±0.5~24V
双电压供电：兼容 3.3V / 5.0V 两种工作电压，适配不同系统设计
全场景温区：工作温度范围达 -40℃~150℃
完备诊断：支持断线、过流、欠压、过压、过温全维度故障诊断
封装环保：SOP-8 小体积封装
ESD防护：HBM±4kV、CDM±750V，具备良好静电防护性能
该系列适用于绝对角度位置检测、机器人关节控制、非接触旋钮、鼠标滚轴、舞台灯转角传感等场景。
系列包含SC60214与SC60210两款型号，其基础性能、可靠性参数完全一致，主要区别在于输出接口与功能配置，可适配不同硬件方案。
2.1 SC60214（ABZ+PWM输出）
SC60214采用增量式ABZ + PWM绝对角度输出方式，适配主流数字主控系统，适用于机器人关节、舞台灯光、增量编码器模块等场景。
核心特性
符合 AEC-Q100 与 ISO26262 ASIL B认证
支持ABZ+PWM双输出，ABZ最大支持2048线，可按需配置24/50/256/1024线
ABZ分辨率可编程
绝对精度：0.35°
零点位置可编程
支持 3.3V 及 5.0V 两种工作电压应用
支持转速：20万转
工作温度范围：-40℃至150℃
封装形式：SOP8
主要应用场景
该型号接口通用、调试简单，支持3次零点校准，可直接接入数字控制系统，降低开发难度，主要的应用场景如下：
伺服步进电机
非接触旋钮、电位器
舞台灯光
鼠标滚轴
通用编码器
2.2 SC60210（差分SIN/COS模拟输出）
SC60210输出差分正余弦模拟信号，抗干扰能力强，适合长距离传输、高精度位置检测及复杂工业干扰环境。芯片支持参数编程调节，可灵活适配不同应用场景。
核心特性
符合 AEC-Q100 与 ISO26262 ASIL B认证
正余弦输出 ±SIN, ±COS
支持 3.3V 及 5.0V 两种工作电压
VDD 和 OUT 耐压达：30V
宽工作温度范围：-40℃~150℃
差分霍尔感应、抵抗杂散磁场干扰
过压保护
封装形式：SOP8
主要应用场景
该型号可输出原始模拟正余弦信号，适配高精度传感、车载设备等对信号稳定性要求较高的系统。
油泵电机
助力转向 EPS
汽车应用角度位置检测
绝对角度位置传感器
机器人关节控制
两款型号输出方式和功能存在差异，具体对比如下：
参数项 |
SC60214 |
SC60210 |
输出形式 |
ABZ+PWM 数字输出 |
差分 ±SIN/COS 模拟输出 |
调零支持 |
支持 3 次调零 |
标准零点配置 |
最高转速 |
200K rpm |
200K rpm |
角度误差 |
＜±0.35° |
＜±0.35° |
车规认证 |
AEC-Q100 Grade0 |
AEC-Q100 Grade0 |
工作温区 |
-40℃~150℃ |
-40℃~150℃ |
供电电压 |
3.3V/5.0V |
3.3V/5.0V |
封装形式 |
SOP-8 |
SOP-8 |
诊断功能 |
断线 / 过流 / 欠过压 / 过温 |
断线 / 过流 / 欠过压 / 过温 |
SC6021X 系列整体适配车载与工业严苛工况，综合优势集中在适配性、稳定性、精度与体积方面：
适配范围广：支持3.3V / 5V双电压供电，宽温、宽耐压设计，适配车载、工业、消费电子多类场景
运行稳定：车规级认证，搭载过压、欠压、过温、断线、过流完整诊断机制，静电防护性能优异
检测精度高：角度线性误差小于±0.35°，支持200K rpm超高转速检测
集成度高：采用SOP-8小型封装，无卤环保，结构简洁，可有效简化硬件设计
该系列凭借统一的车规级可靠性，搭配数字、模拟两类输出方案，可覆盖绝大多数高精度角度位置检测场景，是工业及车载旋转位置采集的实用型芯片方案。
