AOTE | TL431精密稳压标杆，精度更高、稳定性更强
TL431作为精密电压基准的“经典款”，它是开关电源稳压反馈的核心元器件。奥特半导体重磅推出新品TL431，精度更高、稳定性更强、适配性更广，更能与PC817光耦完美搭配，成为开关电源的“黄金稳压组合”，堪称“性价比与性能双在线”的新品力作，彻底解决电压漂移、带载不稳、设计复杂等痛点!
作为精密电压基准，参数的稳定性直接决定电源性能，奥特新品TL431的核心参数拉满，适配多场景需求：
1
高精度 High precision
高基准电压精度: ±0.5%，误差极小，确保稳压精准度，远超普通稳压管性能；
2
输出可调范围 Adjustable output range
2.5V～36V，仅需外接两个电阻即可灵活设定输出电压，适配不同电源需求，实现“一料多用”；
3
工作环境温度Working environment temperature
-40℃～125℃，全温范围内电压漂移控制在极小范围，适应工业级严苛环境，长期工作稳定可靠，优于常规TL431的温漂表现
3
低动态输出电阻 Low dynamic output resistance
典型值为0.15Ω，负载响应速度快;能快速应对负载突变，避免电压波动，动态性能远超传统齐纳二极管；

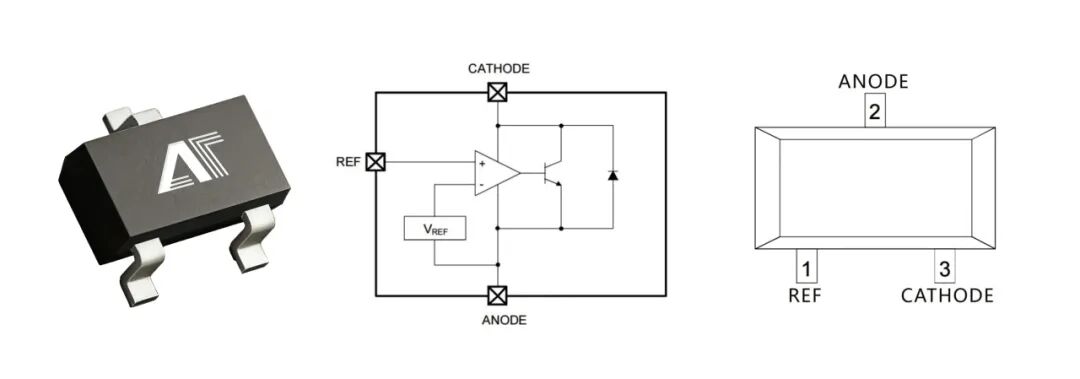

这是内部误差放大器的同相输入端，也是整个稳压电路的“指挥中心”。它的核心作用是检测外部分压网络的电压，当REF端电压高于2.5V时，器件导通，开始调节输出电压；反之则截止，以此实现电压稳定。日常使用中，这里会连接外部分压电阻，决定最终的输出电压。
简单理解就是“公共端”，通常直接接地（GND），是电流的流出端。这是TL431的基础引脚，只要电路连接正确，这一步几乎不会出错，新手可直接按照“阳极接地”的常规操作来。
这是输出电压的调节端，需要通过限流电阻连接到输入正电压。电流会从阴极流向阳极，当REF端检测到电压异常时，阴极会通过改变电流大小，调节输出电压，从而维持电路平衡。

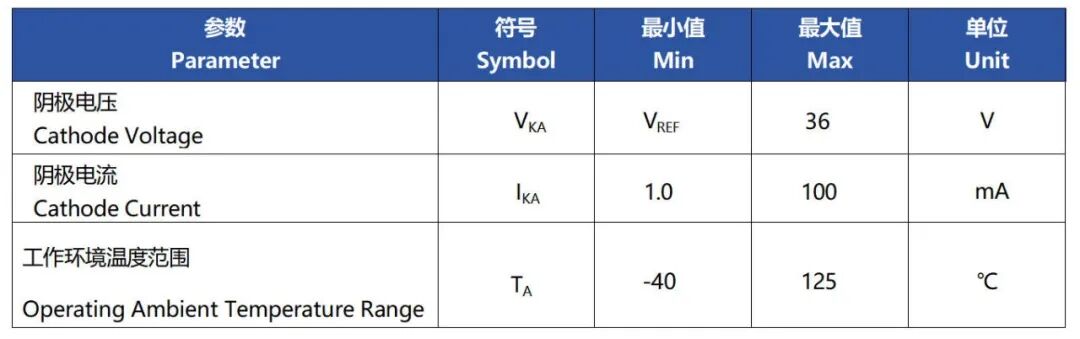

推荐操作条件 Recommended operating conditions

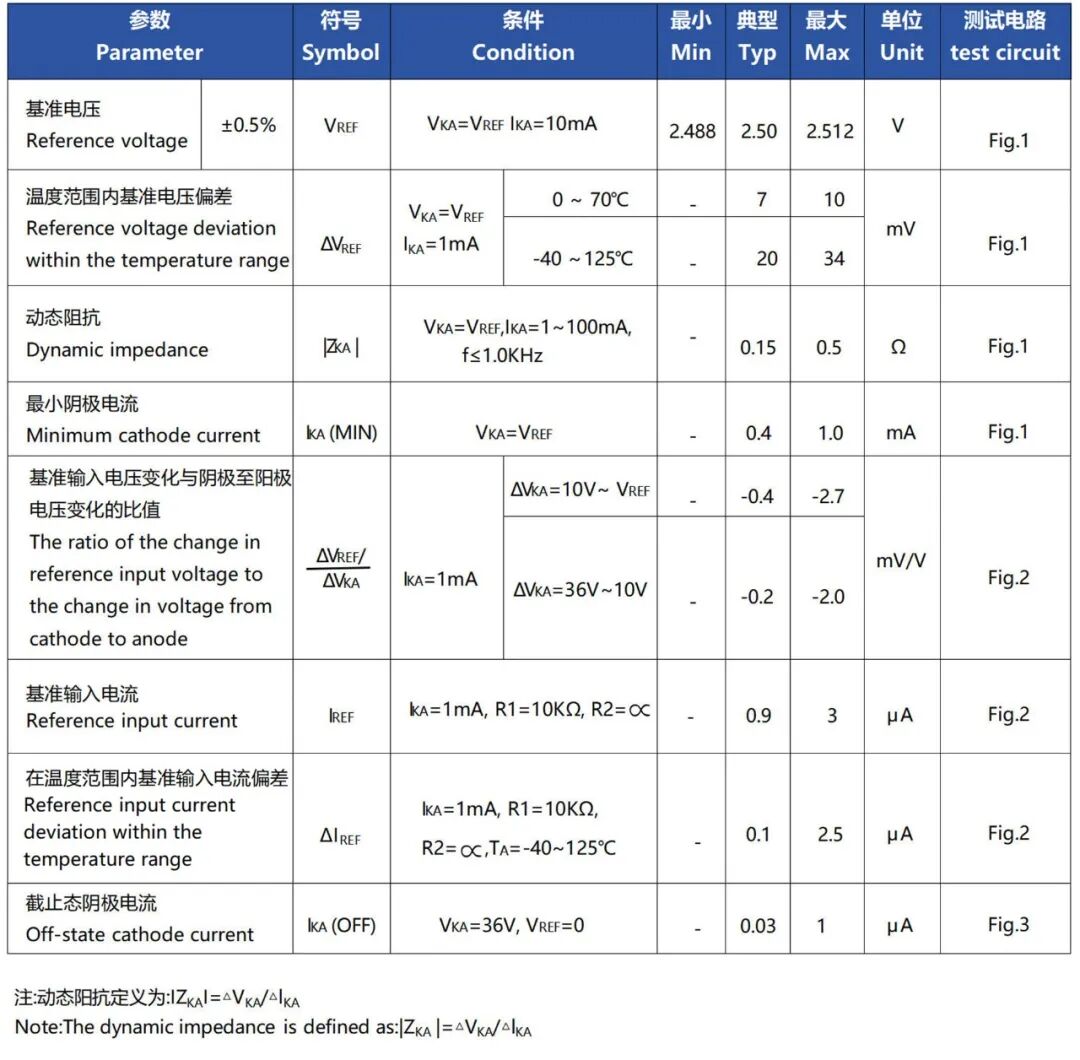

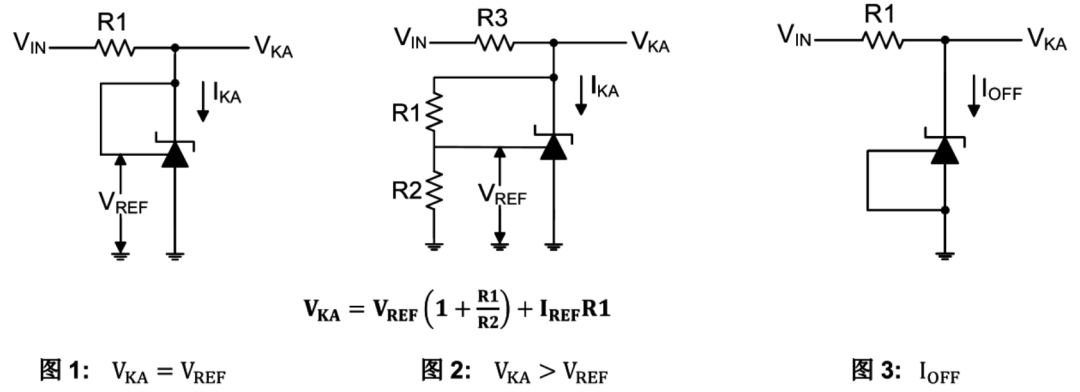

电气参数及测试电路 Electrical parameters and testing circuits
开关电源：AC-DC/DC-DC开关电源的次级侧稳压反馈，是电源输出稳定的核心保障；
工业控制：PLC、工控仪表的精密电压采样、电平基准、误差放大，确保工控设备精准运行；
消费电子：手机充电器、平板适配器、机顶盒、路由器电源，提升电源稳定性与安全性；
照明设备：LED驱动电源（吸顶灯、射灯、灯带），稳定输出电压，延长LED使用寿命；
其他场景：监控设备、小家电、医疗设备辅助电源、汽车电子辅助电源，适配多领域精密稳压需求。
TL431的最佳搭档，就是PC817两者搭配，构成开关电源次级侧稳压反馈环路，实现“精准稳压+电气隔离”双重保障，是目前中低端开关电源最成熟、最具性价比的方案，从消费类电源到工业电源，广泛应用且零风险。

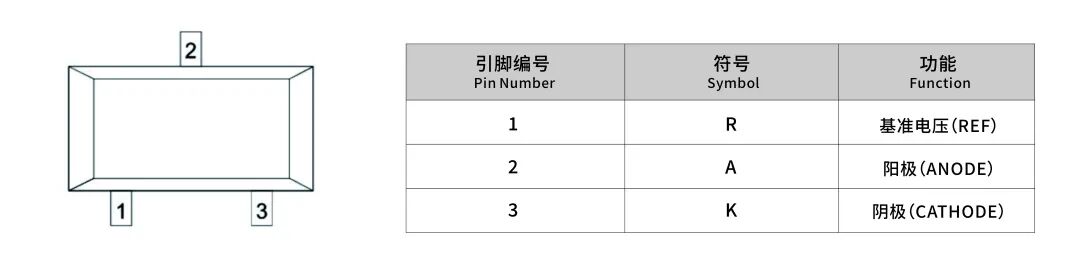

封装形式：SOT-23
奥特TL431（精密电压基准）：
作为“精准检测器”，负责采样开关电源次级侧的输出电压，与自身基准电压对比，判断电压是否偏移，进而调节自身阴极电流，给反馈信号“发指令”，核心作用是「采样、比较、稳压」，确保输出电压始终在设定范围内，其高精度与低漂移特性，为反馈环路提供了可靠基础；

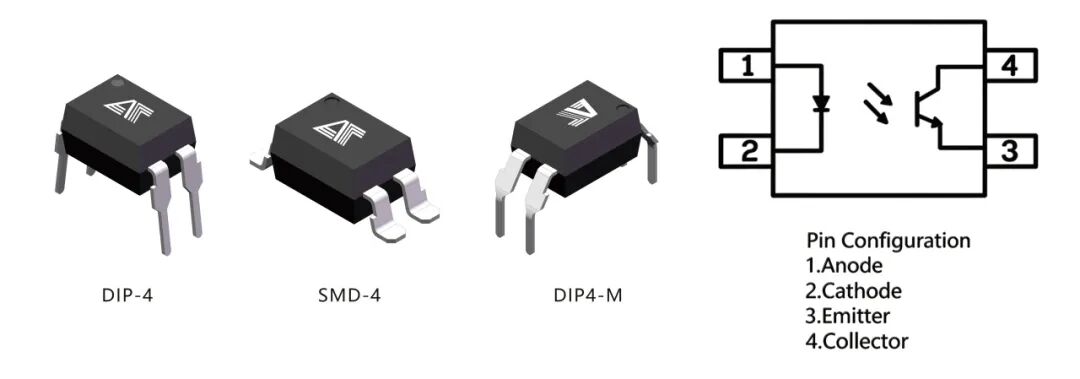

封装形式:DIP4、SMD4、DIP4-M
奥特PC817（线性光耦）：
作为“安全传信员”，负责「电气隔离 + 信号传输」，隔离开关电源初级侧（接市电）与次级侧（接负载）的高压，避免触电风险、减少电磁干扰，同时将TL431的调节指令，安全传递给初级侧的PWM芯片，完成闭环调节，其线性传输特性进一步提升了稳压精度。
奥特新品TL431的推出，为开关电源精密稳压提供了更优选择——高精度、低功耗、高兼容，既能单独满足各类场景的稳压需求，也能与PC817完美搭配，解锁“精准稳压+电气隔离”的黄金方案。
不管你是研发新手选型、老工程师优化方案，还是采购寻找高性价比元器件，奥特TL431，以及TL431+PC817组合，都是闭眼选不踩坑的选择，兼顾性能、成本与实用性，助力产品提升竞争力。
