低但不慢 —— PulseJack ICM 在低于 10 mm 的 PCB 高度下即可支持 1 Gigabit 数据速率。

当设备设计人员需要具有更低高度、并具备更高集成度和更多连接选项的新型器件时，YAGEO 集团推出的全新 PulseJack 系列正是答案。

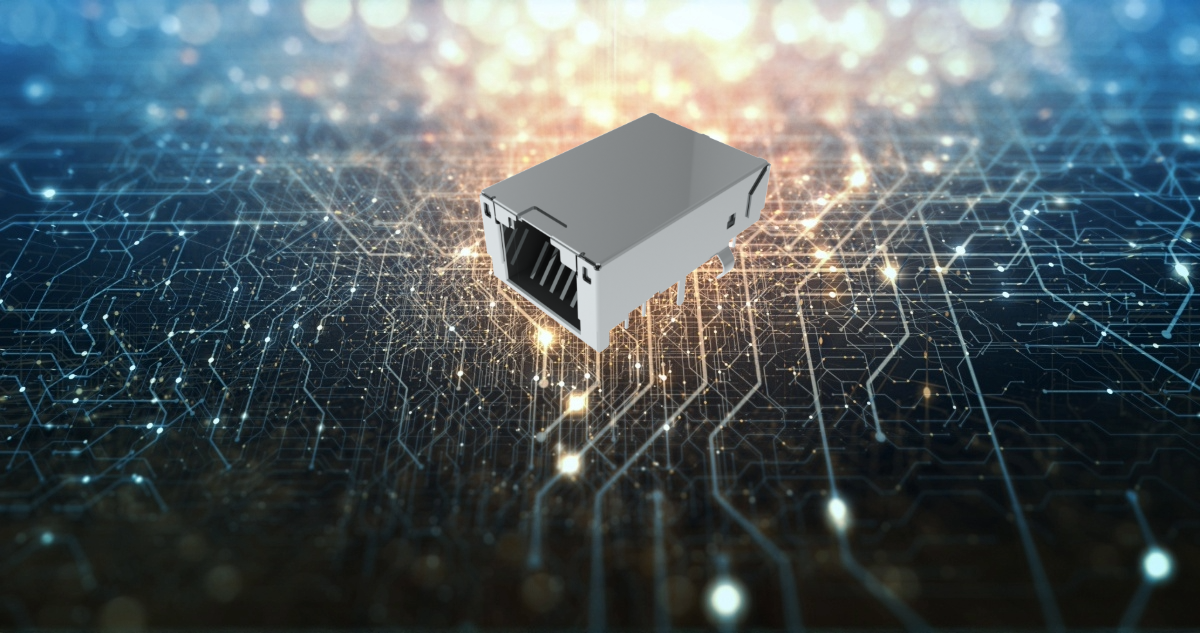

JXD1‑102xNL 采用通孔、中置式结构以及耐高温外壳设计，安装后距离 PCB 仅 9.6 mm，并在 RJ45 插座内集成了 Fast Ethernet（10/100 Mbps）或 1 Gigabit 所需的磁性组件，实现单一组件的解决方案。同时，它们可承受高达 245 °C 的 IR 回流工艺峰值温度，有助于节省生产流程的时间和成本。

JXD1‑1020/25NL 适用于 10/100 Mbps 数据速率，并支持多种工业以太网协议，可在较宽的温度范围内工作，并可选支持通过 CAT5 电缆提供 30 W 直流供电。

JXD1‑1022NL 提供 1 Gigabit 连接，向下兼容较低速率，符合 IEEE802.3 标准，并采用灵活的电路设计，可兼容市场上电压驱动和电流驱动的 PHY。

快速概览

• Mid‑Mount（中置式）低外形设计，适用于对整体设备高度有严格要求的工业以太网应用。

• 支持 IEEE802.3at，可在 4 对线上提供 30W PoE+，实现对终端传感设备的远程直流供电，适用于 100Mb 数据速率。

• 设计兼容 245 °C IR 回流，并支持 Pin‑in‑Paste（PiP）或通孔回流（THR）工艺。

产品特性

• 符合 IEEE 802.3 千兆标准

• 支持通过电缆进行远程直流供电

• 低外形、中置式外形尺寸（LWH）

• 宽工作温度范围

• 可靠的性能

• 兼容 Pin‑in‑Paste / THR 工艺

客户价值

• 内部电路同时支持电压驱动和电流驱动 PHY。

• 支持 IEEE 802.3at，可实现 4 对线 30W（600 mA）直流供电。

• 高于 PCB 的高度 <10 mm（26.06 × 17.58 × 11.30/9.39 mm）。

• 工业级性能，可在 −40 至 +85 °C（PoE 30W）范围内工作。

• 通过 UL 认证，采用模块化结构与自动绕制线圈。

• 支持波峰焊与回流焊工艺——方便集成至大批量制造流程。

目标应用场景

• 工业交换机

• 路由器——铜线与 Wi‑Fi

• 网络卡

• 过程控制

• 低外形嵌入式计算

• 安全门禁系统

• PZT 数码相机

• 远程供电感测

市场优势

• 紧凑型尺寸，可支持多种数据速率

• 在小型 PCB 区域内实现 4 对线 30 W PoE

• UL 认证的模块化高可靠性设计

• 符合 RoHS、REACH，并且无铅

• 兼容 IR 回流焊

• JEDEC‑J‑STD‑020F

• 峰值 245 °C

• MSL 1

当低高度成为设计潮流时，这是一个不容错过的产品特性！ 全新的 JXD1‑102xNL 系列是 PulseJack ICM 的又一解决方案。当高度受限、传统 RJ45 无法胜任时，这些中置式设计的‘小奇迹’就是最佳答案。
