本文将阐述二极管如何实现单向导电、其基础——PN结的结构、不同种类二极管的特点，以及选型时的关键要点。通过正确使用二极管，可以抑制不必要的电压降，提升电路的安全性和效率。

二极管的核心部分是p型与n型半导体紧密结合形成的PN结。在这个结区会自然形成几乎没有载流子的“耗尽层”，这对于限制电流的流动起着重要的作用。

当施加正向电压（阳极接正）时，耗尽层变薄，p型半导体侧的多数载流子空穴与n型半导体侧的多数载流子电子会越过结界面注入到对方区域。这些多数载流子的扩散运动所产生的扩散电流，构成了正向电流的主要成分。

在施加反向（阴极接正）电压时，耗尽层变厚，多数载流子几乎无法跨越结界面，因此几乎没有电流流过。然而，由于少数载流子会产生微小的漏电流，如果施加非常高的反向电压，可能会发生击穿，导致大量反向电流流过。

综上所述，“在正向偏置时，通过多数载流子的注入与扩散形成电流通路；而在反向偏置时，除漏电流外，电流几乎完全被阻断”——正是这一工作原理，实现了二极管的单向导电特性。

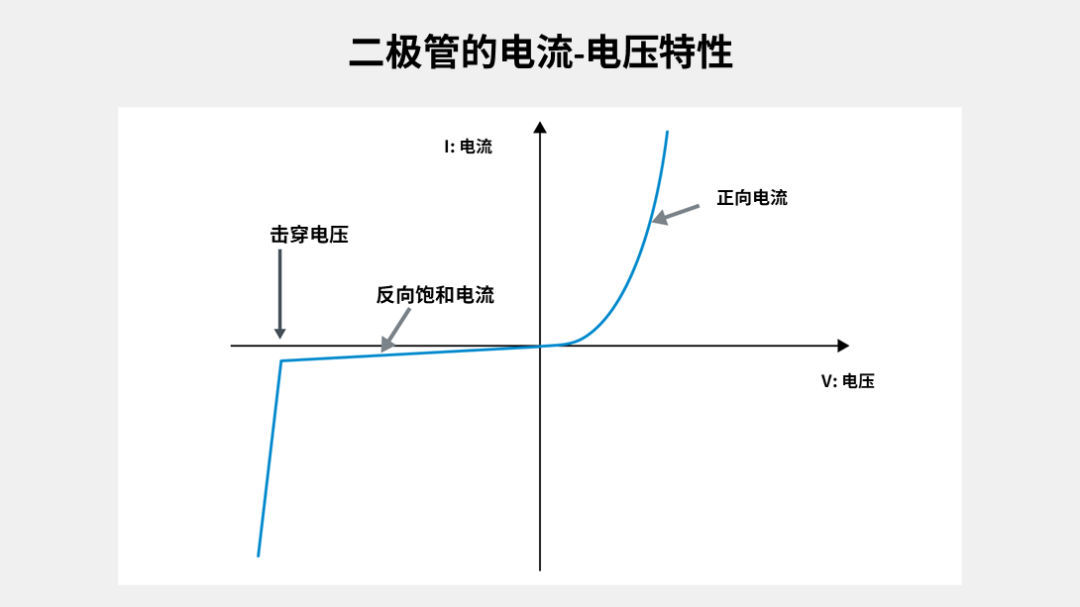

典型的硅整流二极管，发挥着由p型和n型半导体结合而成的类似“止回阀”的作用。对于硅二极管来说，当施加大约0.6~0.8V的正向电压时，实用的正向电流便开始流动。相反，若施加反向电压，二极管仅允许微小的漏电流（反向饱和电流）通过（若超过额定电压则会发生击穿）。

例如在电源线路的整流电路中，二极管用于阻断不必要的反向电压；而在IC的输入电路等应用中，则作为保护元件，防止器件受到反向电流和浪涌的损害。在电路图中，带有箭头的符号表示这种单向性。

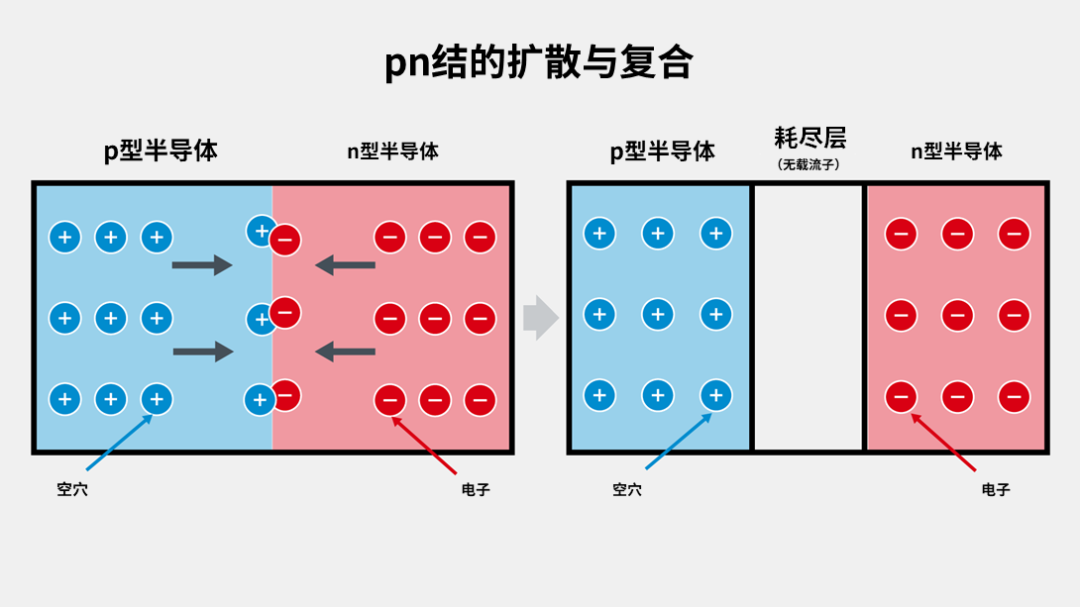

p型半导体中空穴较多，n型半导体中电子较多。两者结合时，在交界面附近，载流子扩散并复合，最终形成仅剩固定离子的耗尽层。p侧和n侧暴露的离子会产生电场和电势差，从而形成我们在前一篇文章“PN结”中提到的内建电势。

当施加正向偏压时，内建电势的势垒减弱，耗尽层变窄。因此，从p区到n区的空穴和从n区到p区的电子作为多数载流子注入对方区域，导致电流急剧增加。

施加反向偏压时，内建电势的势垒会进一步提高，耗尽层也会变得更宽。多数载流子几乎无法穿越PN结，只有少数载流子形成的微小漏电流得以流过。
