MLCC的基本结构与生产工艺

由于IoT、5G、ADAS （ Advanced Driver-AssistanceSystems，高级驾驶辅助系统）化，MLCC（多层陶瓷电容器）的需求不断扩大，并且需要不断提高规格。

例如，高规格的智能手机上封装了1,000多个MLCC，预计今后由于性能提高，封装数量还会增加，因此要求在不降低静电容量（可以储蓄的电荷量）的情况下实现小型化。也就是说，要求MLCC在同样尺寸下实现大容量化，在同样容量下实现小型化，扩充产品阵容。

如何实现MLCC的小型化和大容量化？其答案的关键在于本次主题“材料精细化”，为了深入理解，首先介绍MLCC的基本结构与生产工艺。

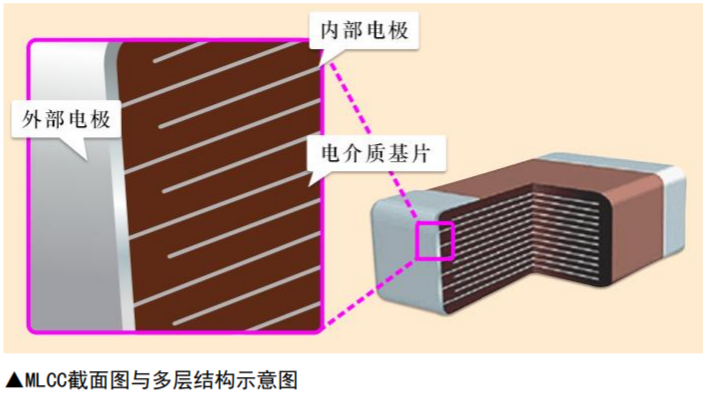

＜基本结构＞

“MLCC＝多层陶瓷电容器”，顾名思义，就是将多个以陶瓷为原料的电介质基片与内部电极相互叠合而成的多层结构。

太阳诱电的产品阵容，从长0.25×宽0.125×高0.125mm的极小尺寸到业大容量的1,000uF（长4.5×宽3.2×高3.2mm），品种齐全，能够满足各种需求。这项技术是通过降低叠合电介质基片厚度（低于1微米：头发粗细的1/100左右）并准确叠合起来（最多叠合1,000片以上）的技术实现的。

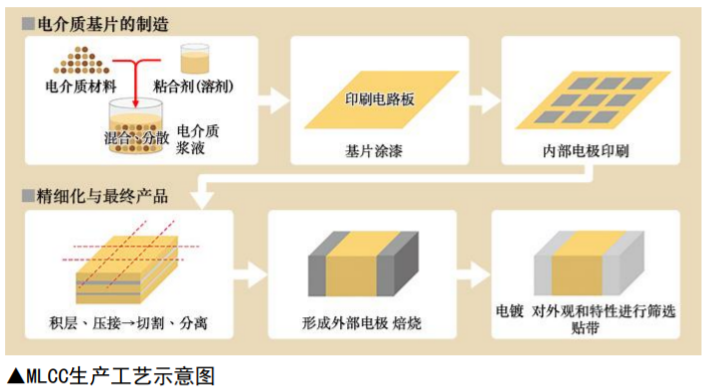

＜生产工艺＞

MLCC的生产工艺是由材料技术、印刷技术、积层技术构成的。

MLCC虽然可以通过叠合更多的电介质基片来实现大容量化，但是MLCC的厚度也会相应增加。另一方面，要想同时实现小型化，就必须制作更薄的优质电介质基片。于是，降低基片厚度就需要“材料技术＝精细化”。
