唯样已成为Torex Semiconductor/特瑞仕官方授权代理商

特瑞仕开发了全新的降压 DC/DC转换器XC9714系列。该产品支持最高36V的输入电压和2.0A输出电流，可在广泛应用中实现高效率且稳定的电源供给。此外，通过与现有高耐压产品采用相同引脚配置，可最大限度降低因电源规格变更带来的PCB重新设计风险。

XC9714系列是一款内置Nch-Nch驱动FET的自举式同步整流降压DC/DC转换器，输入电压范围为4.5V～36V，输出电压可设定为2.5V～18.0V，输出电流为2.0A。开关频率为800kHz，可通过MODE端子在“PWM控制”和“PWM/PFM控制”之间进行选择。PWM控制在不同负载下保持恒定频率，有利于降低噪声设计难度。此外，本产品静态电流低至9μA，在选择PWM/PFM模式时，即使在IOUT≤10mA的轻负载条件下也能保持高效率，从轻负载到重负载均有助于实现系统整体的低功耗。

图1. XC9711系列效率图(VOUT=5V)

【提升设计灵活性的引脚兼容性】

本产品的一大特点在于，虽然与现有产品“XC9711”和“XC9702”在耐压及输出电流等规格上有所不同，但采用相同的引脚配置。即使在开发过程中电源规格发生变化，也只需对现有PCB布局进行极少调整即可完成设计迁移，大幅降低设计负担并缩短开发周期。

【丰富的外调功能与保护功能】

通过外接电阻可调整输出电压，使同一型号可应用于多个不同电源线路。同时，通过在EN/SS端子连接电阻和电容，可实现比内部软启动更长的软启动时间（外部调节）。此外，借助Power Good功能可监控输出电压状态，通过组合这些功能可轻松实现复杂电源时序设计。 在安全性方面，内置电流限制、输出过压保护、过热关断以及Lx端子短路保护等多种保护功能，可提升包括工业设备在内的各类电子设备的可靠性。

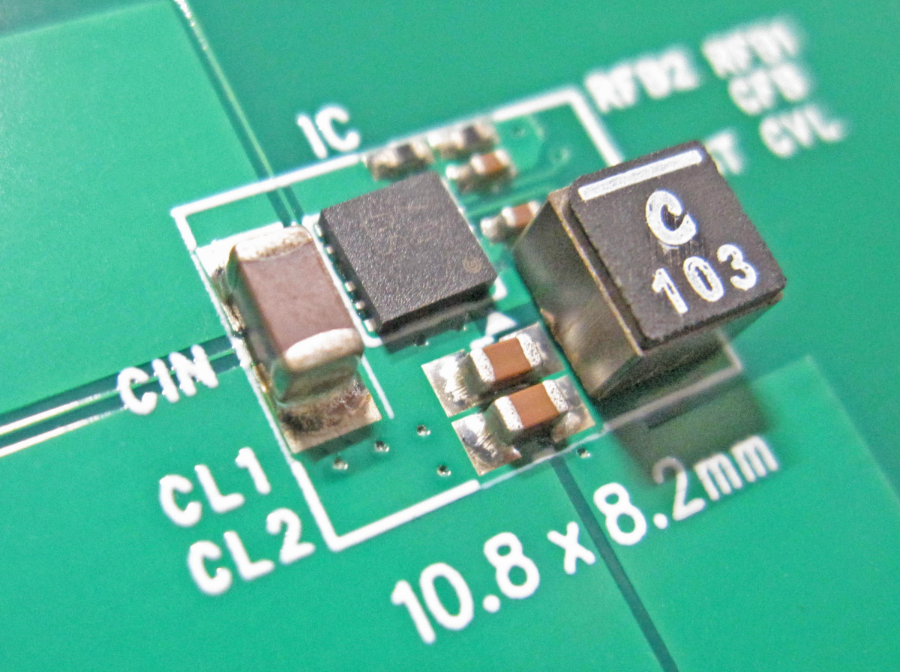

图2. XC9714系列实装电路板(10.8 x 8.8 mm)
