一、产品概述：

机车控制器电阻是保障机车驱动、调速、制动、电流检测等核心功能稳定运行的关键被动元件，主要分为毫欧级合金采样电阻（含裸片合金电阻、封体合金电阻）和大功率负载电阻两大品类，专为机车控制器的大电流、高功率、宽温、强振动等严苛工况设计，具备低阻值、高精度、低温漂、高功率、高可靠性等核心特性。

（一）裸片合金采样电阻

• 核心定义
  采用锰铜、康铜等精密合金材料采用电子术焊接的无封装片状电阻，无额外绝缘包覆，可以提高电阻表面的散热效率。

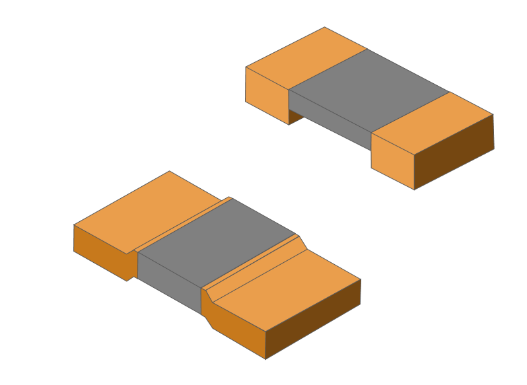

（图：毫欧裸片合金电阻）

• 核心参数

• 阻值范围： 0.1mΩ~20mΩ
• 精度等级： ±0.01% 、 ±0.1% 、 ±0.5% 、 ±0.1%
• 温度系数（ TCR ）： ±5ppm/ ℃ ~±100ppm/ ℃
• 额定功率： 1W~15W （ 2512  封装最高 6W ， 1575 封装尺寸可达 15W ）
• 工作温度： -55 ℃ ~+170 ℃
• 寄生电感： ＜ 2nH （无感设计）

• 核心优势


• 极致散热：无封装层阻隔，合金片直接与空气/ 散热片接触，热阻极低，适配大电流连续工作。

• 低温漂稳定：合金材料配方优化，全温区阻值漂移极小，适配机车四季温差工况。

• 高机械强度：纯金属结构，抗振动、抗冲击，满足机车行驶颠簸、启停冲击场景。

（二）封体合金采样电阻

• 核心定义：在裸片合金电阻基础上，包覆环氧树脂、陶瓷等绝缘封装层，兼顾电气绝缘、防护与散热性能。

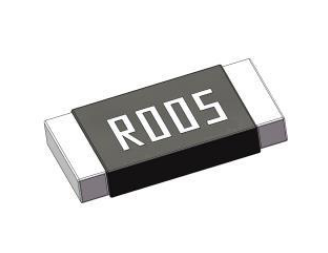

（图：毫欧封体合金采样电阻）

• 核心参数

• 阻值范围： 0.1mΩ~500mΩ
• 精度等级： ±0.05% 、 ±0.1% 、 ±1%
• 温度系数（ TCR ）： ±10ppm/ ℃ ~±100ppm/ ℃
• 额定功率： 2W~7W
• 工作温度： -55 ℃ ~+155 ℃
• 防护等级： IP65 （防潮、防污、防轻微腐蚀）

• 核心优势

• 环境适应性强

  ：封装层隔绝湿气、粉尘、油污，适配机车井下、户外、潮湿等复杂环境。

• 绝缘安全

  ：高耐压绝缘层，避免控制器内部短路、爬电，提升电路安全性。

• 性价比高

  ：防护与性能均衡。




（三）大功率负载电阻

• 核心定义：采用高电阻合金带、线绕、陶瓷合金等工艺，专为机车控制器预充、制动、限流、泄放等大功率场景设计的高功率电阻。

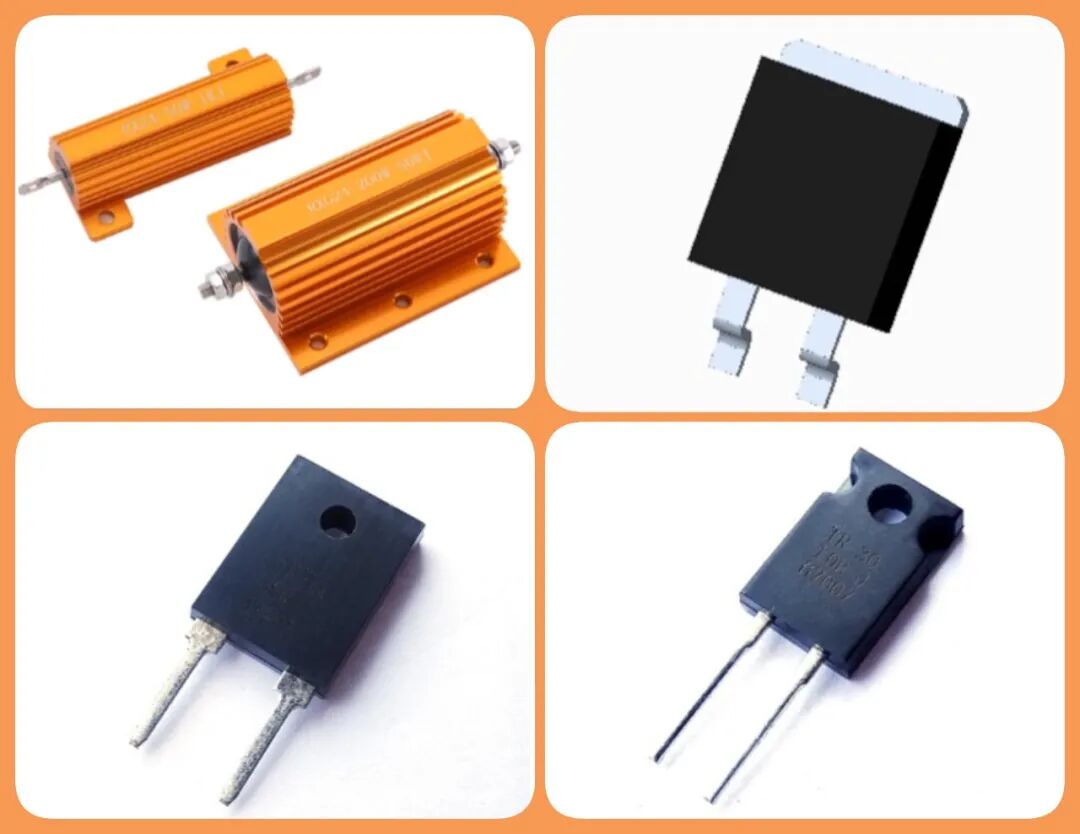

（图：毫欧大功率电阻）

• 核心参数

• 阻值范围： 0.1Ω~1MΩ
• 功率等级： 10W~500W （常规 10W~200W ，可定制 1000W ）
• 精度等级： ±1% 、 ±5% 、 ±10%
• 温度系数（ TCR ）： ±50ppm/ ℃ ~±200ppm/ ℃
• 工作温度： -40 ℃ ~+250 ℃
• 散热方式： 自然冷却、强制风冷

• 超大功率承载

  ：可长时间承受机车制动、启动时的瞬时大电流、高功率冲击。

• 耐脉冲能力强

  ：抵抗频繁启停、制动产生的浪涌电流，不易老化、断路。

• 高稳定性

  ：长期高温工作阻值漂移小，寿命可达 10  万小时以上。

• 结构坚固

  ：不锈钢外壳、加固引脚，抗机械振动、冲击，适配机车复杂工况。




二、机车控制器核心应用场景

电流采样与监测

1.裸片/封体合金采样电阻

• 应用位置：控制器驱动回路、电池管理系统（ BMS ）、电机控制回路。
• 核心作用：精准采集电机驱动电流、电池充放电电流，为控制器调速、限流、过流保护提供数据支撑。
• 选型要点：优先 裸片合金（ 0.1mΩ~10mΩ 、 ±0.1%  精度、 TCR±10ppm/ ℃ ） ，适配高精度采样需求。




2.制动能量消耗（大功率电阻）

• 应用位置：控制器制动回路、再生能量回馈回路。
• 核心作用：机车减速、制动时，将电机产生的再生电能转化为热能消耗，防止回路过压，实现平稳制动。
• 选型要点： 大功率线绕 /  合金带电阻（ 50W~200W 、 1Ω~100Ω ） ，适配高功率能耗需求。




3.电压分压与反馈（合金采样电阻）

• 应用位置：控制器电源回路、电压检测模块。
• 核心作用：分压采集母线电压、模块工作电压，实现电压闭环控制与过压保护。
• 选型要点： 高精度封体合金（ 1mΩ~500mΩ 、 ±0.5%  精度） ，保障电压检测精准度



三、选型指南（机车控制器专用）

1. 按功能选型

• 电流采样：选 裸片合金电阻 / 封体合金电阻 （低阻、高精度、低温漂）
• 制动能耗：选 大功率电阻 （高功率、耐脉冲）

2. 关键参数匹配

• 阻值：按电路电流计算（ R=U/I ），采样电阻优先 0.5mΩ~100mΩ
• 功率：实际功率 ≤ 额定功率 70% ，留足余量（如 30W  实际用 50W  额定）
• 精度：采样回路 ±0.1%~±0.5% ，限流回路 ±1%~±5%
• 温度：工作温度覆盖 -40 ℃ ~+170 ℃ ，高寒 /  高温区选宽温型号

3. 安装与散热

• 裸片合金：保证热传导
• 封体合金：标准 SMT  封装， PCB  预留散热焊盘
4. 大功率电阻：配专用散热器，强制风冷适配高功率场景




四、质量与认证

• 材料：采用 锰铜、康铜、镍铬 等高稳定合金，符合 RoHS  环保指令
• 工艺：电子束焊接、精密冲压、全自动化检测，一致性高
• 认证：通过 AEC-Q200 （车规级）、 ISO9001 、 CQC 等可靠性认证
• 测试：全批次高温老化、振动测试、负载测试，确保机车工况适配



五、典型型号推荐（机车控制器）
