NXP | PF09新型9通道PMIC，专为优化i.MX95性能而设计
新品速递
PF09电源管理芯片 (PMIC) 专为充分发挥基于i.MX 95处理器的系统性能而设计。这款9通道PMIC集成了五个高效率降压转换器和四个高精度线性稳压器，能够为处理器、内存以及关键系统外设提供稳定可靠的电源，同时在待机和低功耗关机模式下保持极低的静态电流，能效出色。
PF09遵循ISO 26262和IEC 61508功能安全标准的严苛要求打造，集成了先进的安全机制，包括故障安全输出和内建自检能力，从而简化系统安全架构，加速产品认证流程。这些强大特性让汽车系统轻松达到ASIL D级，工业应用也能可靠满足SIL 2级安全要求。
PF09是一款高性能、高效率、功能安全可信赖的PMIC
PF09主要特性
输入电压范围：2.7V - 5.5V
五个可配置的降压转换器
1个3.5A峰值电流模式稳压器，宽输出电压范围
4个2.5A谷值电流模式稳压器 (输出电压0.3V至3.3V)
四个低功耗LDO稳压器
1个10mA可配置常开LDO
1个400mA LDO，支持负载开关工作模式
2个200mA LDO，支持负载开关工作模式
最高工作结温Tj=150°C (支持Grade 1级工作条件)
先进的时钟管理功能 (手动调谐、扩频、时钟同步)
可通过模拟多路复用器 (Analog MUX) 实现芯片电压监测
安全等级可扩展，覆盖从QM级直至ASIL D及工业SIL 2
符合汽车ISO 26262和工业IEC 61508标准
通过OTP熔丝实现全面配置
封装：8mm × 8mm 56引脚QFN-EP，车规级封装

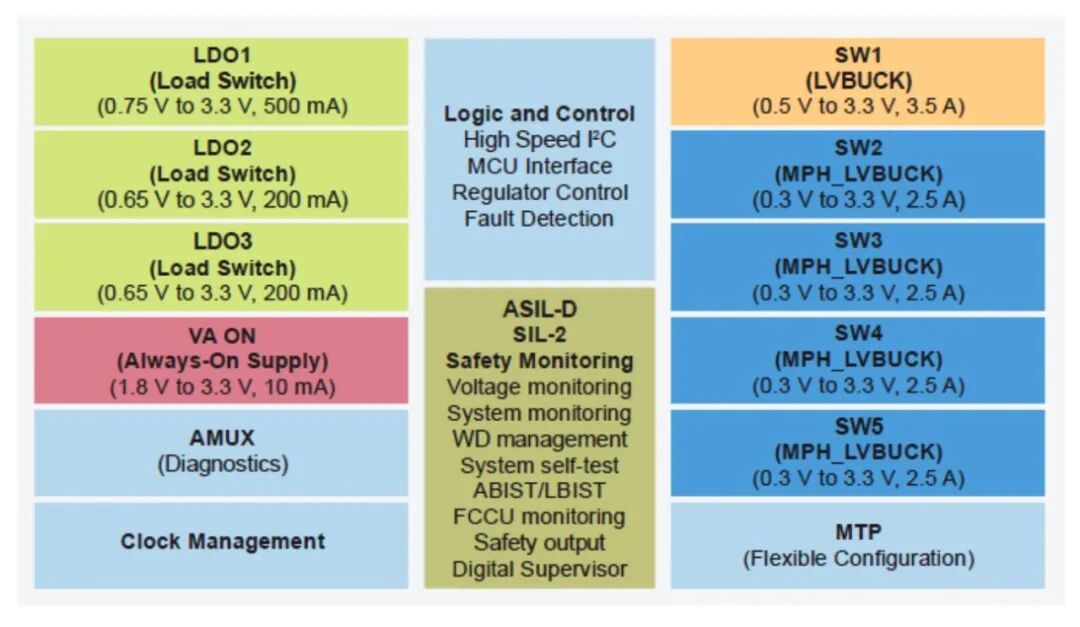

PF09框图
PF09五大优势
定制化PMIC解决方案
可扩展/模块化，供电与功能安全兼顾。
支持3.4MHz I2C通信，内置写入保护机制。
采用独立电路设计，最高可满足汽车ASIL D级和工业SIL 2级安全标准。
面向i.MX 95/94优化的供电与接口
优化的系统级电源方案 (支持LPDDR5)。
采用效率更高、经过优化的DC/DC稳压器。
具备高精度、先进的热管理能力。
功能安全与信息安全能力
安全等级可扩展 (支持QM/ASIL B/ASIL D)；工业版本支持SIL 2级。
将实时处理能力集成到单一平台中，显著降低功耗、简化设计，同时提供强大可靠的支持。
功能安全的平台，在实时域中集成机器视觉、高性能图形处理以及可扩展的连接能力。
高级诊断与维护
通过扩频、频率调谐和频率同步，有效降低电磁兼容 (EMC) 干扰。
灵活集成，简化设计
采用先进架构优化尺寸，组件面积小于200mm2。
集成连接、视觉处理和计算能力，实现智能家居网关应用。
适用于办公会议场景，通信能力增强。
软硬件已为客户就绪。在开发阶段，可使用烧录板对定制的一次性可烧录 (OTP) 部件进行烧录。
PF09使能工具环境

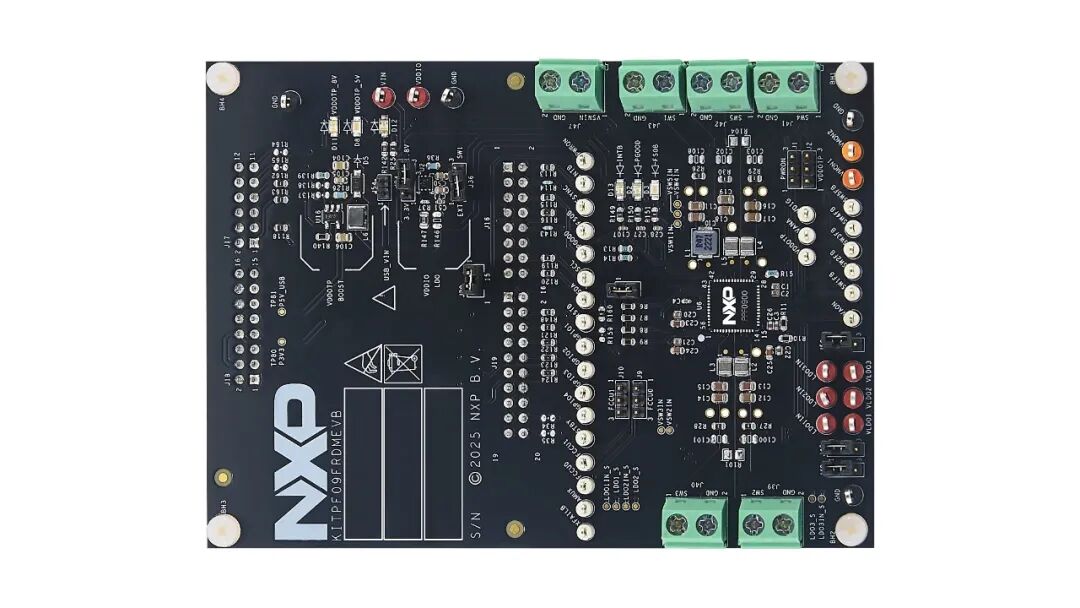

KITPF09FRDMEVB评估板
KITPF09FRDMEVB是一款评估板套件，集成了全面评估推荐PF09 PMIC所需的所有硬件。它集成了基于FRDM-KL25Z开发板的通信桥接器，可与GUI软件界面对接，从而实现对PF09 PMIC的全面配置与控制。

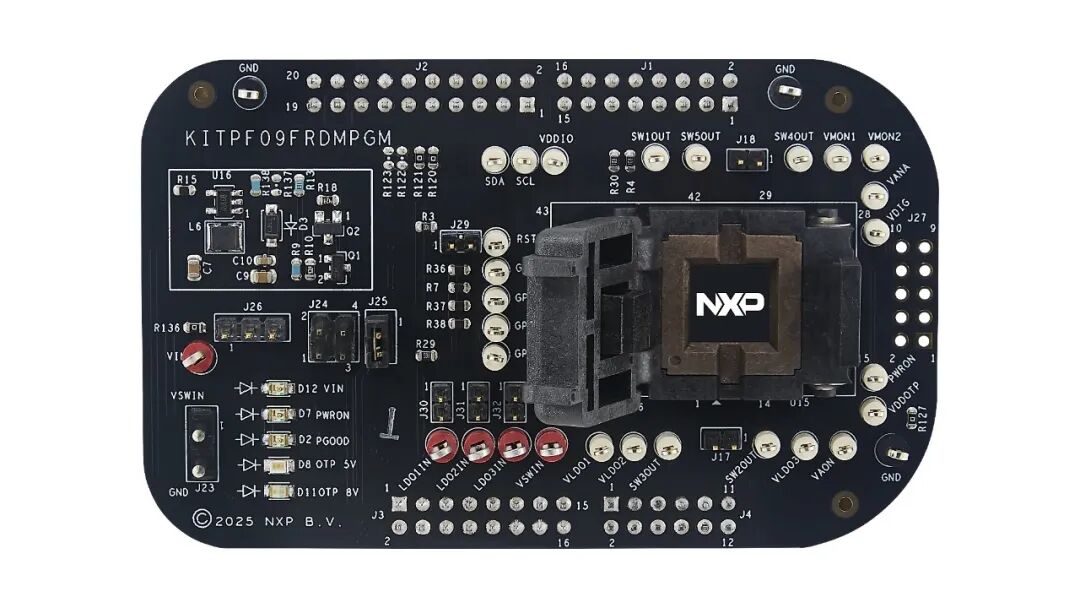

KITPF09FRDMPGM开发插座板
KITPF09FRDMEVB是一款评估板套件，集成了全面评估PF09 PMIC所需的所有硬件。它集成了基于FRDM-KL25Z开发板的通信桥接器，可与GUI软件界面对接，从而实现对PF09 PMIC的全面配置与控制
