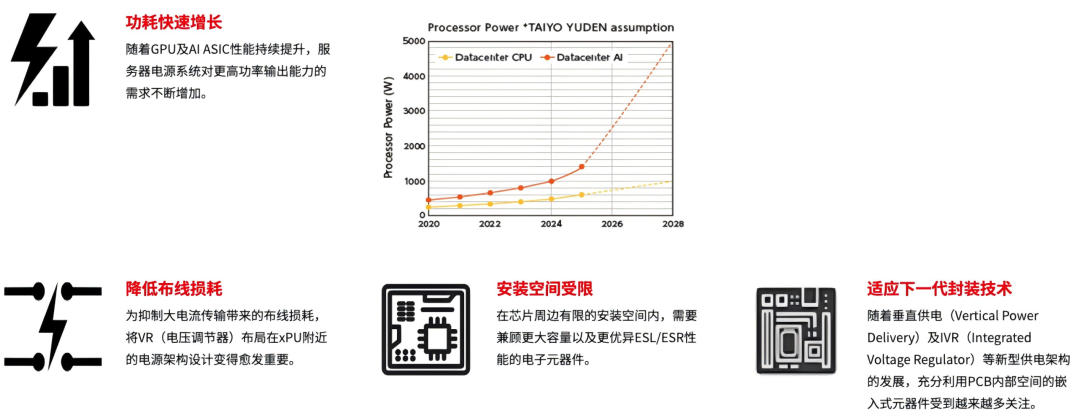

面向AI服务器、网络交换、网卡（NICs）与光模块，太阳诱电的MLCC阵容分为三条产品线。容量、高频响应、板内空间——开篇说的那两道题，在这里被拆成了三处着力点得以解决：

高频段的常规解法，是在负载旁多摆几颗两端结构的MLCC。但元件离负载越近、工作频率越高，容量与低阻抗就越难兼顾——这也是低ESL结构被单独列出来的原因。太阳诱电的做法是改内部电流回路：重构回路、缩短有效导电路径，让元件在更宽频段上守住低阻抗，用途落在去耦与滤波。

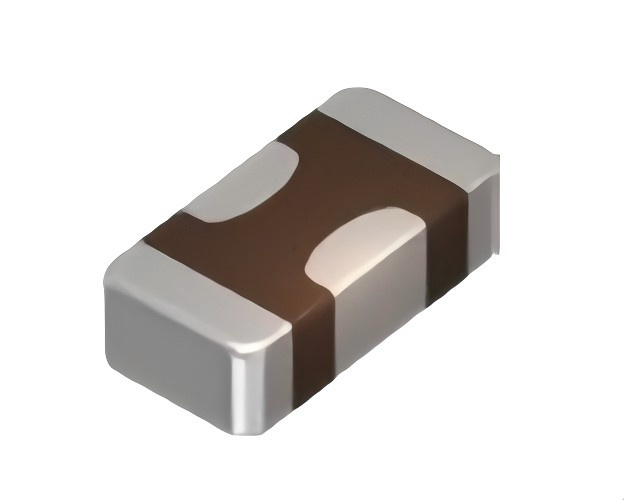

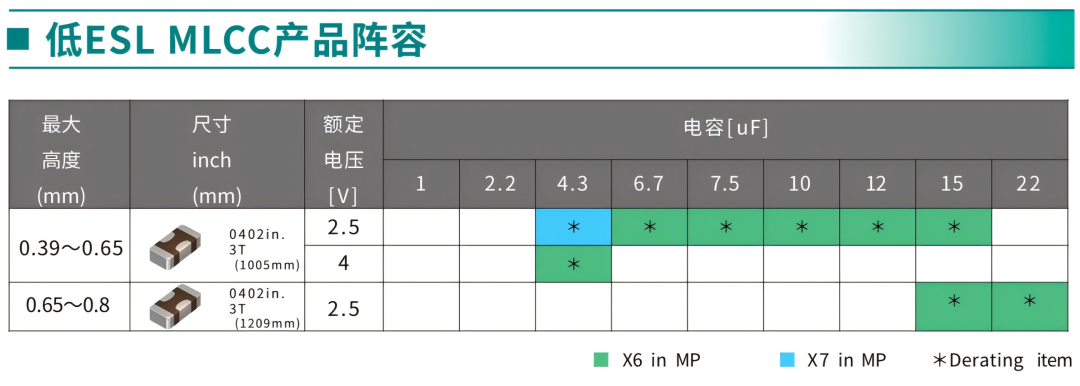

守住低阻抗的核心在于封装构型：采用三端子（3-Terminal）低ESL结构。阵容则以最大高度、尺寸与额定电压划出三条规格线，容值覆盖4.3～22μF。

低ESL之外，另两条线各有各的本事。翻到参数这一层，数字并不只用来比对大小，它们各自对应着一处要解决的问题。

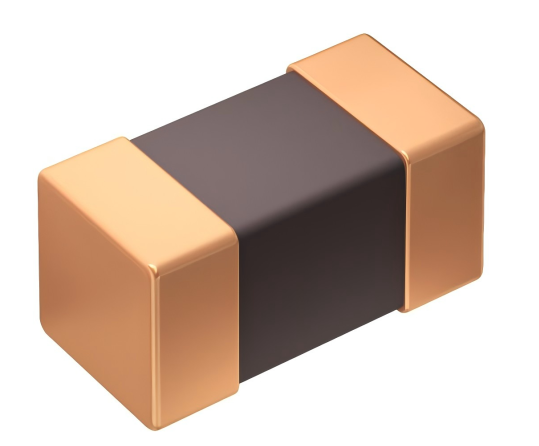

大容值贴片件是电源网络里的常客，行业里按E系列取值：0.010、0.022、0.047、0.10、0.22、0.47、1.0、2.2、4.7、10、22、47、100、220、330μF，共15档，跨四个数量级。太阳诱电这条产品线把这15档做齐，额定电压分2.5V、4.0V、6.3V三档，前两档最高均可触及330μF。于是多级电压域上的滤波与储能，同一个系列便能配齐，不必为几个容值再换一路产品；只是耐压升至6.3V，容量上限便收在100μF——高压轨与低压轨，仍需分开取值。

覆盖面铺得开，落点也就更多：它面向AI服务器、网络交换、网卡（NICs）与光模块，网络交换上的多级电压域滤波与去耦、网卡近芯布局下的高频去噪，都是这条线最常见的用法。

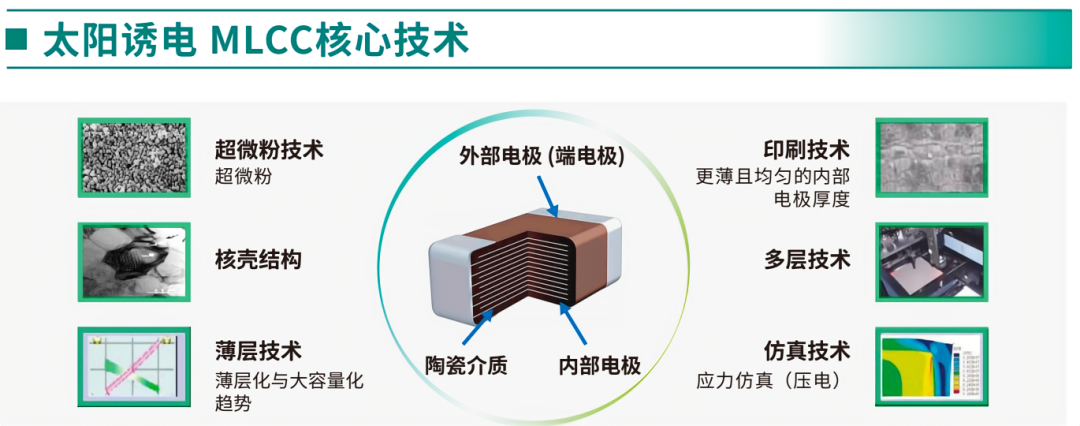

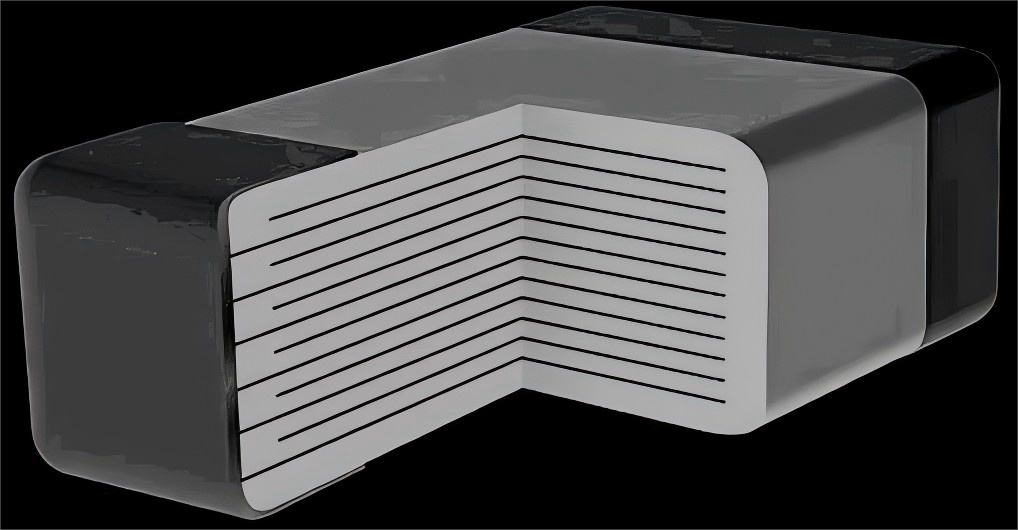

容量并不是想加就加的。行业里算得清楚：一颗MLCC的电容量，只在介电常数、叠层数、电极有效面积、介质厚度这四处可动。太阳诱电的着力点正在这四处——撑起这条线的是多项技术：超微粉、核壳结构、印刷技术、薄层技术、多层技术与仿真技术。

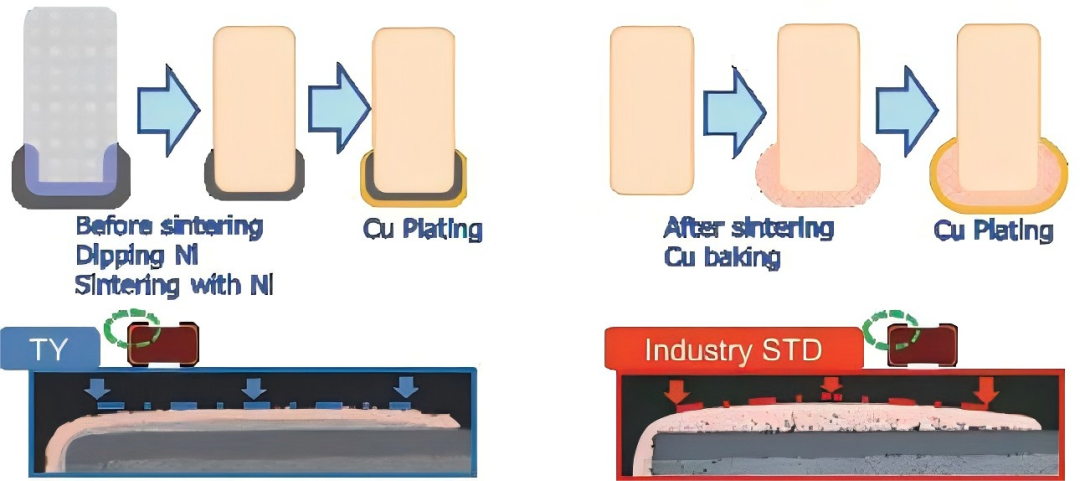

第三条线解的是空间之困：电容从表层挪进板内，表层面积得以腾出，供电回路也随之缩短。但这条线好不好用，取决于埋入之后的连接——元件与电路全部依靠通孔相连。这也正是太阳诱电对嵌入式产品的定位所在：采用宽阔且平整的电极结构，支持配置更多过孔（Via），并有助于节省PCB空间、降低不必要的电阻成分。电极怎么做，行业里有常规路径：先烧结，再做铜烧附，随后铜电镀。太阳诱电的不同在于把电极形成提前到烧结之前——先做镍浸渍、与镍共烧结，而后铜电镀。时机的差别，落点正是电极的平整度。宽电极面积可稳定元器件的位置；窄电极方案则因通孔尺寸不稳定，元件摆位与连接均受限。
