3D打印机加热核心拆解：可控硅+光耦如何实现隔离、相位调功与毫秒级响应

2026-04-10 16:50:31 27 0 0 捷捷微 , 可控硅 , 光耦

捷捷微电可提供高可靠性、长寿命的可控硅及光耦解决方案，助力客户打造高效、安全、紧凑的加热控制系统。[唯样已成为JJW/捷捷微官方授权代理商]

随着办公自动化和个人制造需求的快速增长，激光打印机与3D打印机已成为日常生产与创作的重要工具。而在这些设备中，加热系统的精准控制直接决定了打印质量与设备寿命。捷捷微电可提供高可靠性、长寿命的可控硅及光耦解决方案，助力客户打造高效、安全、紧凑的加热控制系统。

一、哪些打印设备离不开可控硅？

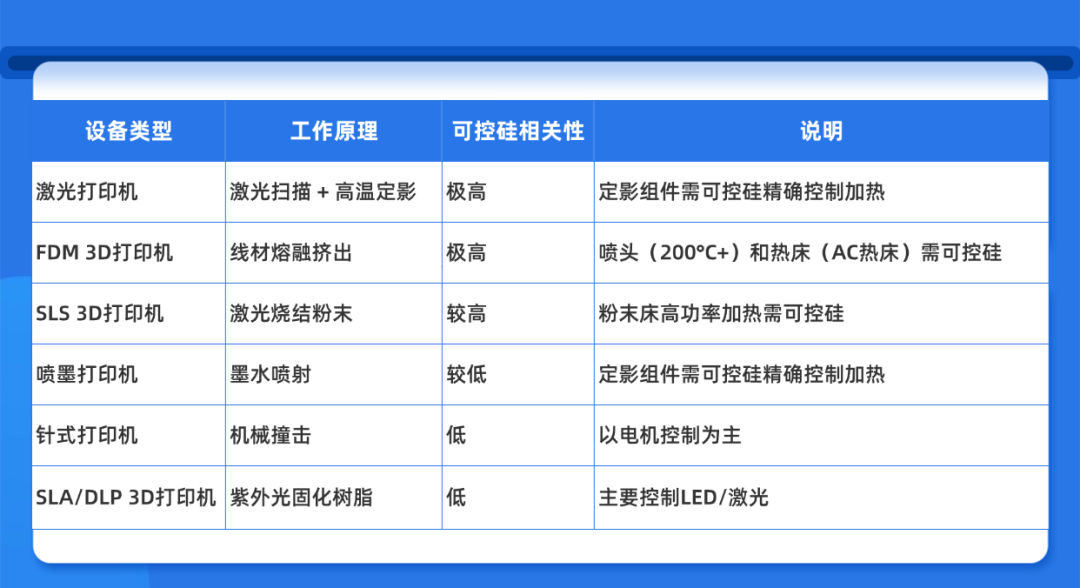

不同打印技术对可控硅的需求差异明显。我们梳理了主流机型及其与可控硅的关联度：

从上表可见，激光打印机与FDM 3D打印机是可控硅用量最大、要求最高的应用场景。这两类设备都需要长时间、高精度的交流加热控制，而可控硅正是实现这一功能的核心功率器件。值得注意的是，随着3D打印向工业级大尺寸方向发展，交流热床的功率已从过去的几十瓦提升到上千瓦，对可控硅的电流容量和散热设计提出了更高要求。

捷捷微电针对这些“高相关性”场景提供从12A~30A的全系列高结温双向可控硅，满足不同功率等级的加热需求，以适应密闭高温环境。

二、为什么选择可控硅控制加热？

激光打印机的定影单元需稳定在 180℃~200℃ 以熔化碳粉；FDM 3D打印机的喷嘴温度常超 200℃，热床（尤其是交流加热床）功率可达数百瓦至上千瓦。可控硅通过相位控制调节交流电的通断，实现功率连续可调，满足快速预热与稳态恒温的双重要求。

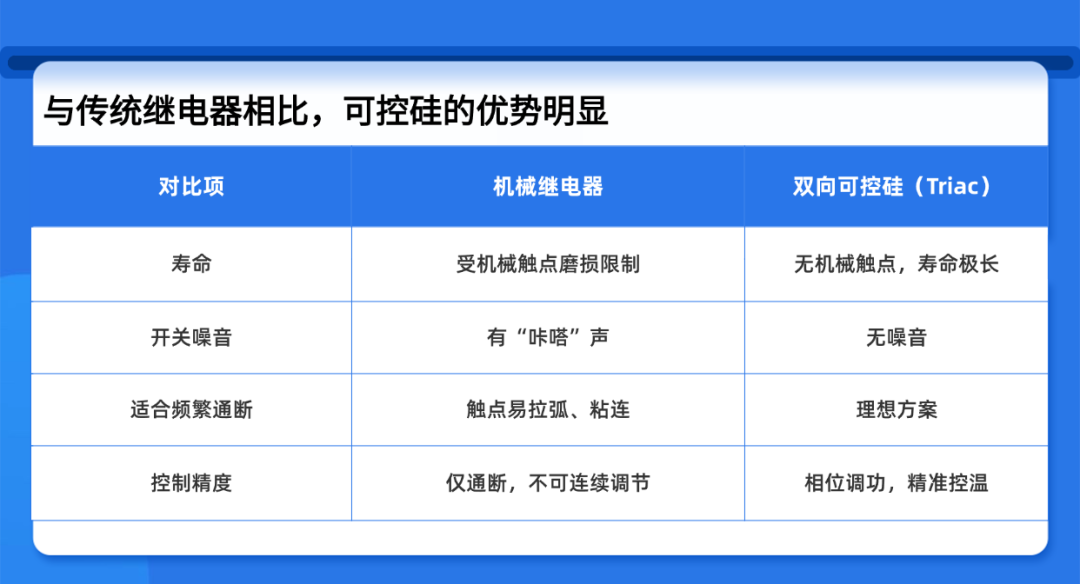

在打印机定影组件和3D打印机热床的控制中，加热器往往需要每秒钟通断数次甚至数十次，机械继电器在这种工况下很容易因触点拉弧而失效。而双向可控硅无机械结构，天然适应高频通断，同时配合相位调功可以实现从0%到100%的无级功率调节，让温度控制更加平滑。捷捷微电的双向可控硅具有高dv/dt和di/dt特性，能够有效抵抗加热负载启动时的浪涌电流冲击，确保长期稳定运行。此外，针对对电磁干扰敏感的高端办公设备，我们推荐搭配过零触发光耦，可大幅降低开关瞬态噪声。

三、经典方案：光耦 + 双向可控硅架构

为了实现低压控制侧与高压加热侧的安全隔离，并简化驱动电路，推荐采用光耦隔离驱动 + 双向可控硅的组合架构。

光耦：实现强弱电隔离，抗干扰能力强，保护主控芯片。
双向可控硅：直接控制交流加热负载（如定影灯管、热床加热棒）。

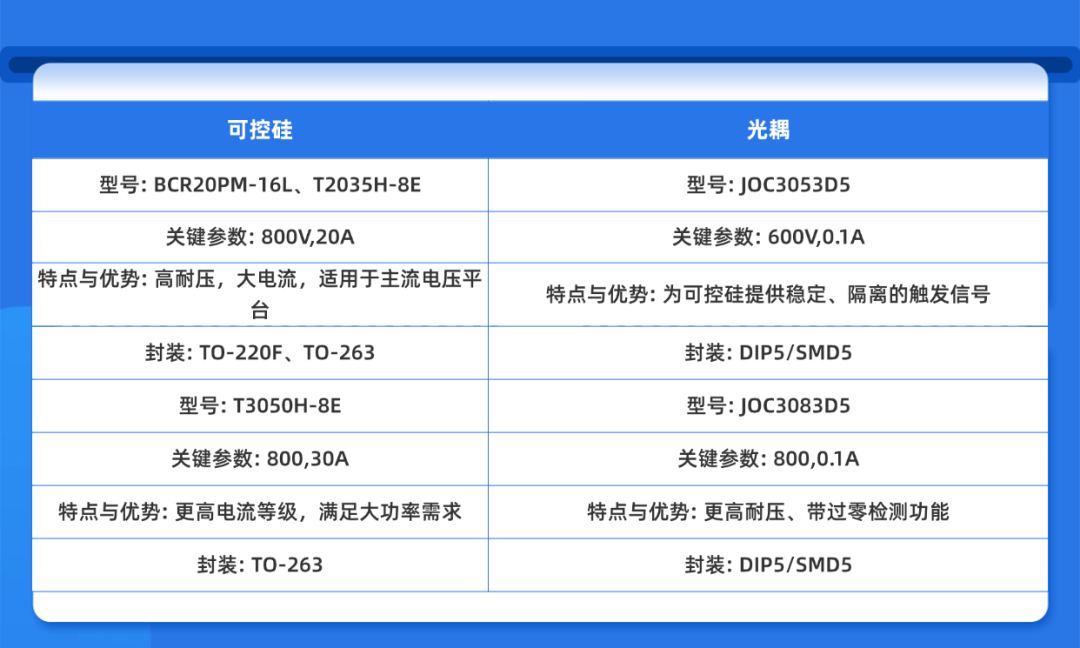

该方案具有安全、紧凑、低成本的优点，是打印机及3D打印机加热控制的行业主流设计。具体选型请详询。

四、产品优势

快速响应特性，确保温度控制"分秒不差"
晶圆自主：掌握双向可控硅核心工艺，一致性好，高温特性优异。
高dv/dt & di/dt：抗干扰能力强，避免误触发，适合加热器频繁通断场景。
光耦品类齐全：过零触发、随机触发、高隔离电压（3750Vrms ~ 5000Vrms），匹配各类控制IC。
封装多样：从TO-252、TO-263、TO-220、满足紧凑PCB布局及大功率散热需求。
车规级能力：部分产品通过AEC-Q101认证，可靠性更胜一筹。

捷捷微电的可控硅与光耦方案已成功导入多家国内外知名3D打印机品牌，包括拓竹科技（Bambu Lab）、纵维立方Anycubic、联想（Lenovo）、奔图（Pantum）等。这些客户在其激光打印机定影控制板、3D打印机热床驱动模块中大量采用了捷捷微电的T系列高结温双向可控硅及JOC系列光耦，累计出货量超千万颗。经过长期市场验证，捷捷微电产品在这些严苛的加热应用场景中展现了极低的失效率（<10ppm）和优异的长期稳定性，帮助客户降低了售后维修成本，提升了产品口碑。
