要理解DESAT检测，首先要理解IGBT的一种危险状态——退饱和。

在正常导通状态下，IGBT处于饱和导通区，其导通压降（Vce）较低且基本恒定，通常在1.5V~3V左右。此时，IGBT就像一个闭合的开关，集电极电流Ic由外部负载决定。

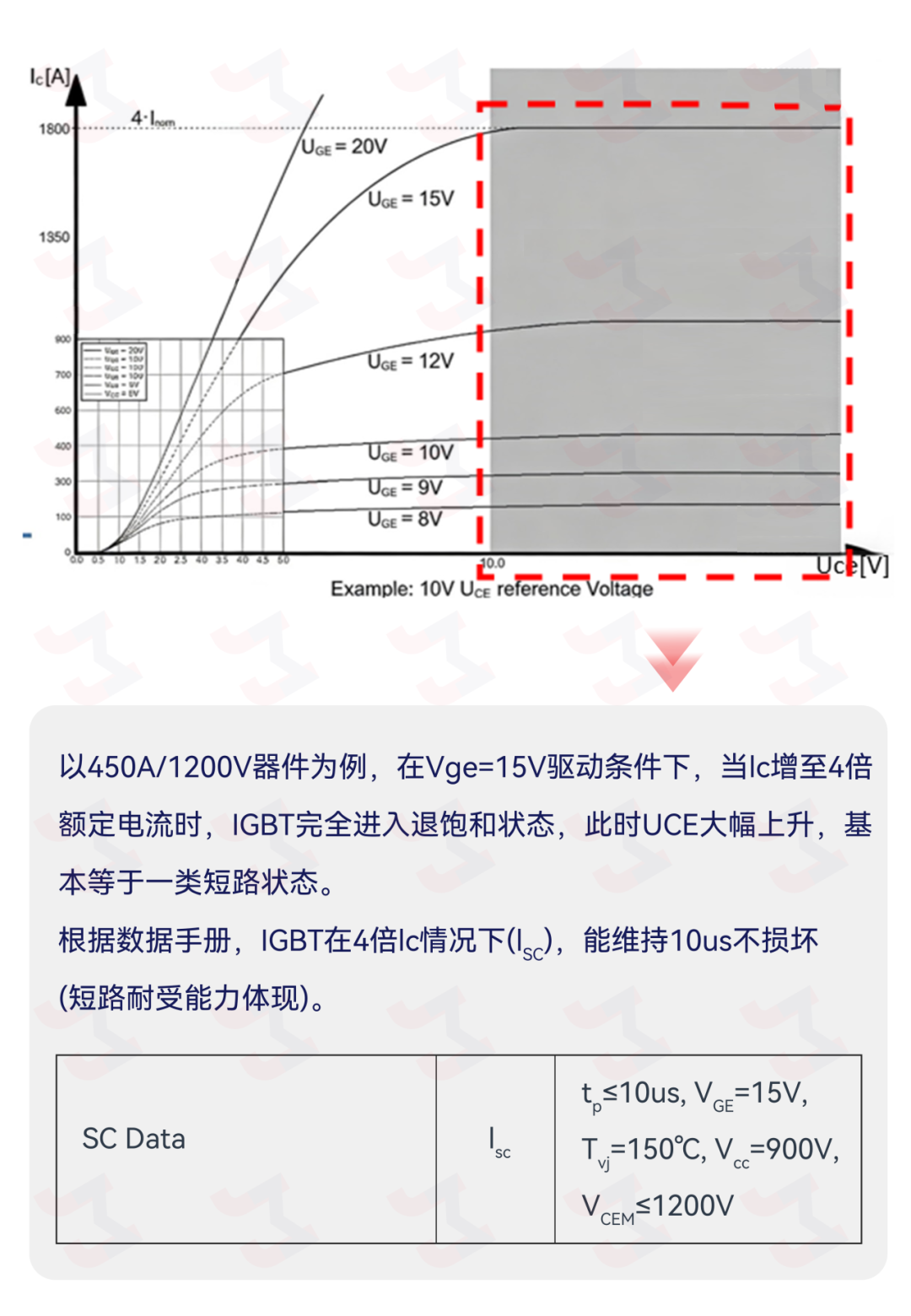

然而，当器件发生短路或严重过流时，流过IGBT的电流会急剧增大。由于器件仍试图维持导通状态，但其两端电压将因电流过大而显著上升，超过正常的饱和压降，器件从而进入线性区——即退饱和状态，一旦IGBT进入退饱和状态，其功耗P=I×V将急剧增加，若不及时关断，器件将在极短时间内因过热而损坏。

DESAT检测的本质，就是在IGBT本应处于低Vcesat的导通期间，实时监测其Vce电压是否异常升高。 如果检测到Vce超过预设的安全阈值（通常为7V~9V），并持续一段时间（即消隐时间），保护电路便会判定为“退饱和故障”，立即关闭栅极驱动信号，保护功率器件。

用一个形象的比喻：DESAT就像IGBT的“血压计”，时刻监测着器件的“健康状态”，一旦出现异常波动，立刻触发警报并紧急关机。

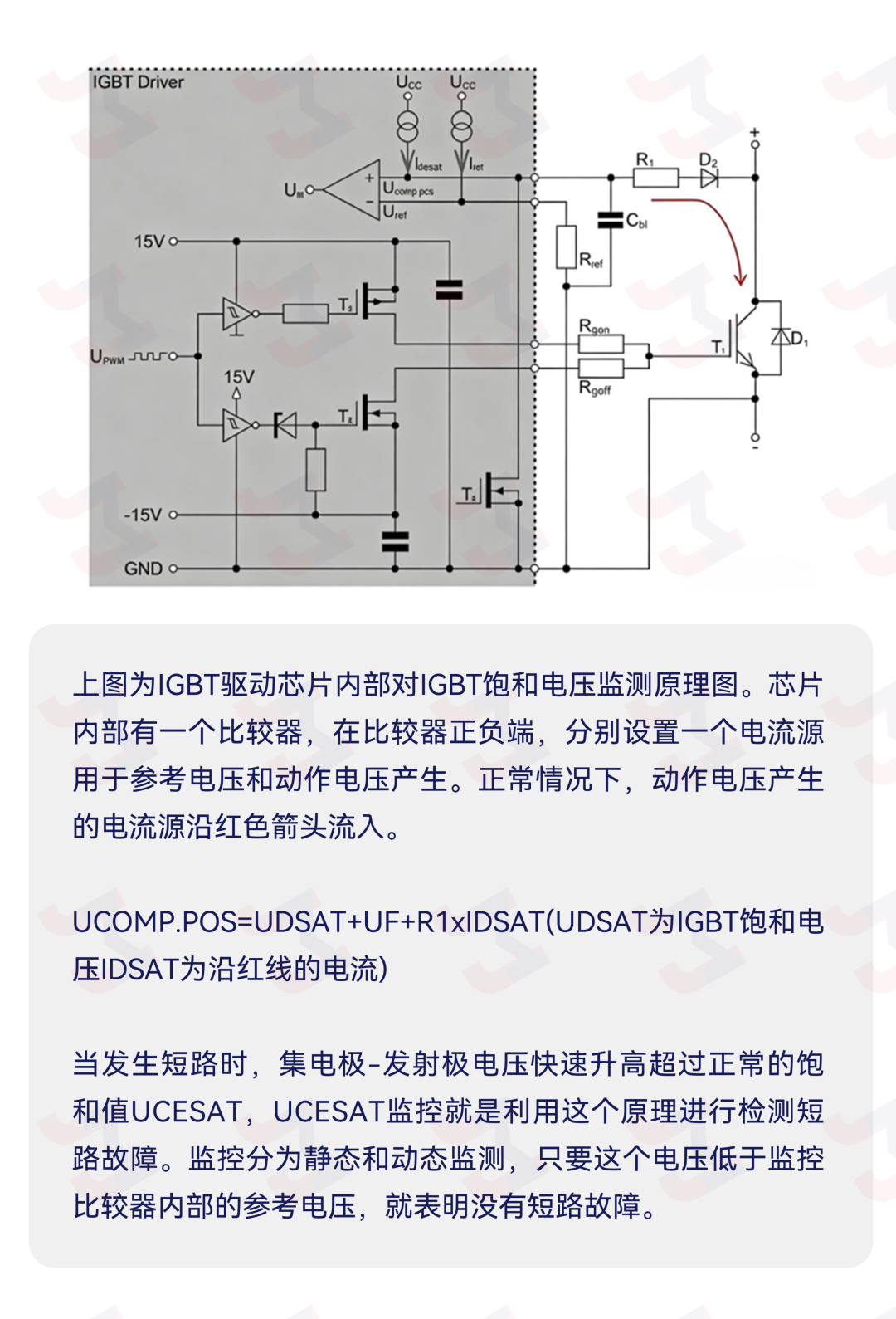

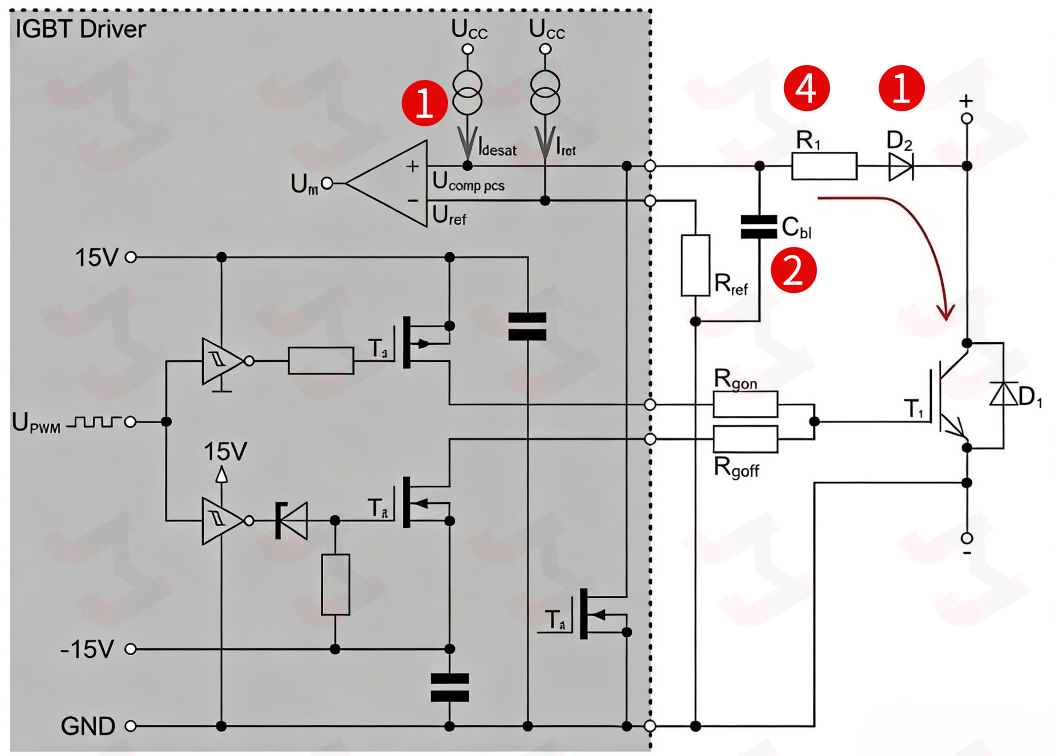

DESAT检测电路的工作原理，我们可以结合下图，从以下四个核心步骤来理解：

在IGBT导通期间，驱动芯片内部的DESAT检测电路通过外接的高压快恢复二极管D_desat连接到IGBT的集电极端。该二极管在IGBT导通时正向偏置，将集电极电位传至芯片内部。

芯片内部设有一个电压比较器，其参考阈值V_desat_th通常固定为6.5V、7V或9V。当DESAT引脚电压超过此阈值时，比较器翻转，触发故障信号。

IGBT在开通瞬间，Vce从高压降低到低压需要一定时间（几百纳秒到1微秒）。为了避免在开通瞬间误触发保护，驱动芯片设计了消隐时间，在此时间内屏蔽检测逻辑，让Vce有足够时间正常下降。

消隐时间由外接电容C_blank与芯片内部恒流源共同决定，常用值为100pF~1nF。开通瞬间，电容从低电平开始充电，在电压充到阈值之前，保护被暂时屏蔽。

一旦确认退饱和故障，驱动芯片立即执行“软关断”策略——以受控方式关闭栅极驱动信号，避免因过快关断产生过高的电压尖峰导致器件二次损坏。同时，芯片通过FAULT引脚对外输出故障信号，供主控系统进行全局协调处置。

整个DESAT检测回路（集电极→D_desat→R_bl→C_blank→驱动芯片E脚）的面积必须最小化，以减少开关噪声耦合，保证检测的准确性和响应速度。

一个完整的DESAT检测电路由以下关键元器件构成：

这是DESAT电路中最关键的外围元件。它一方面要在IGBT导通、集电极电位变低时允许电流流向检测电路，另一方面要在IGBT关断时承受母线高压。必须选用高压、快速恢复的二极管，其反向耐压需高于母线电压，反向恢复时间越短越好。

与驱动芯片内部的恒流源共同决定消隐时间，容值直接影响保护响应的快慢。经验表明，Cb1=100pF的配置相比220pF能让Uce电压上升更快，保护响应更及时，但在短路时Uce和Uge的震荡也更剧烈，需要工程师在响应速度与稳定性之间权衡取舍。

这是驱动芯片内部设置的比较器参考电压。不同芯片的阈值有所不同，目前主流的集成驱动芯片通常支持6.5V~9V的检测阈值，部分芯片还可通过外部电阻进行调节。

通常取值几百欧姆到几千欧姆，作用有二：

一是限流，限制二极管意外击穿或高压串入时流入DESAT引脚的电流；

二是阻尼，与布线杂散电感和C_blank形成滤波，抑制高频噪声引起的误触发。

DESAT保护电路的设计并非一帆风顺，在实际工程应用中存在几大常见陷阱：

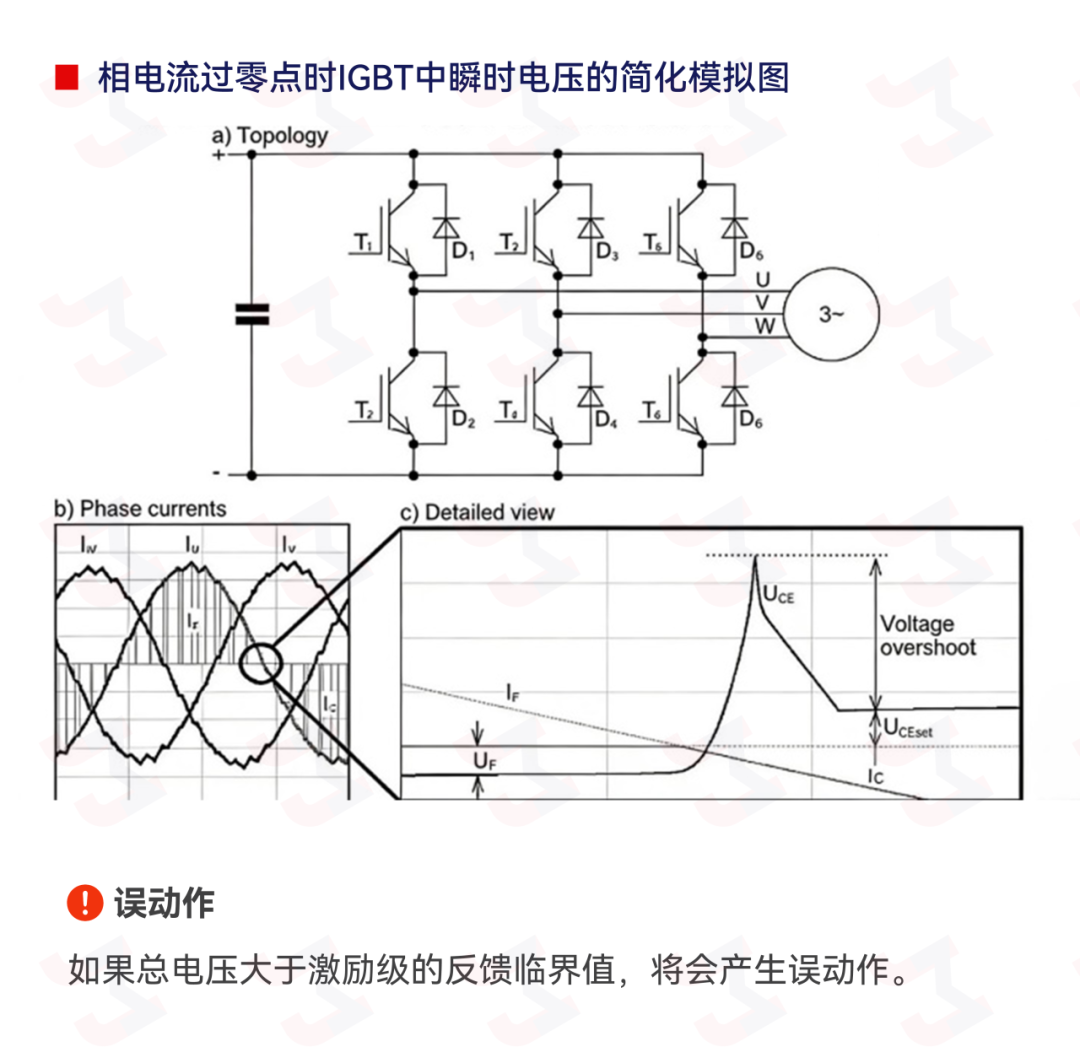

当IGBT导通瞬间，续流二极管反向恢复产生的尖峰电压可能使Ucesat短暂升高，导致比较器误判为退饱和故障。三相全桥在过零时刻尤其容易发生此类问题。

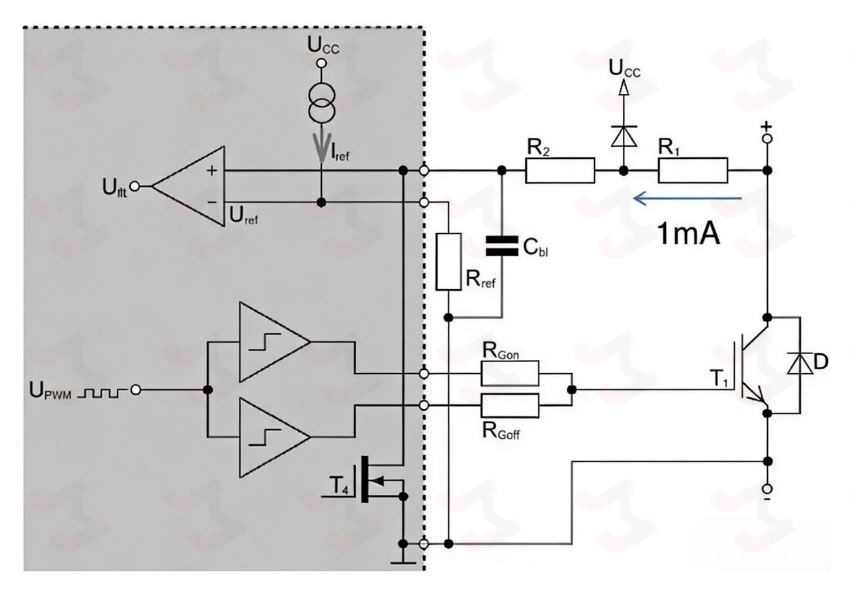

优化方案：采用钳位二极管（如用R1代替D1，增加钳位到电源的二极管），抑制高压二极管的反向恢复电流，避免引起比较器错误动作，如下图所示。

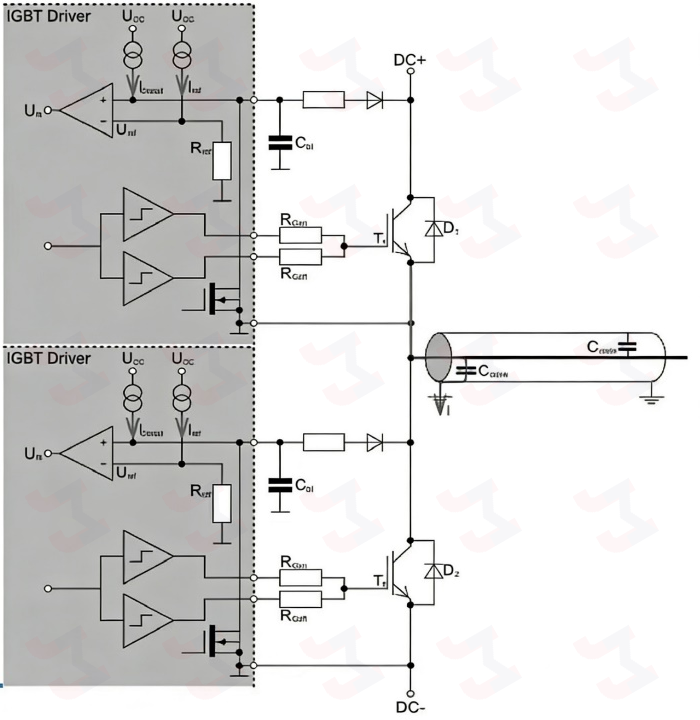

当IGBT驱动长线缆负载（例如几米长的屏蔽电缆）时，电缆的分布电容会在开关过程中产生电流尖峰，导致IGBT出现短暂的“欠饱和”状态，引发DESAT误动作。

优化方案：增加输出滤波器，有效抑制容性负载引起的误触发。

DESAT检测回路（集电极→D_desat→R_bl→C_blank→驱动芯片E脚）如果回路面积过大，极易耦合开关噪声，导致误触发。

优化方案：D_desat应尽可能靠近IGBT的集电极端子，检测回路走线应尽量短且避免与高压功率回路平行布线。

随着功率半导体技术的发展，目前市面上的主流驱动芯片已普遍集成完善的DESAT检测功能，工程师只需按照数据手册连接外围元器件即可快速实现可靠的短路保护。

除了DESAT检测，当前最新一代驱动芯片还普遍集成了UVLO欠压锁定、过热保护、软关断等多项主动保护功能，实现了从“单点防护”到“系统级安全协同”的升级。

随着功率半导体技术的发展，目前市面上的主流驱动芯片已普遍集成完善的DESAT检测功能，工程师只需按照数据手册连接外围元器件即可快速实现可靠的短路保护。

除了DESAT检测，当前最新一代驱动芯片还普遍集成了UVLO欠压锁定、过热保护、软关断等多项主动保护功能，实现了从“单点防护”到“系统级安全协同”的升级。

随着功率半导体技术向更高电压等级（1700V~3300V）、更低导通压降（Vcesat<1.7V）持续演进，系统的功率密度不断提升，短路故障的破坏力也随之放大。在这一趋势下，DESAT检测作为IGBT短路保护的核心手段，正面临新的挑战与机遇：

检测响应速度不断突破：新一代短路保护技术已将检测时间压缩至亚微秒级，不仅适用于传统IGBT，也开始向SiC MOSFET等宽禁带器件迁移。

保护策略日趋智能：DESAT与电流采样双快速检测相结合，搭配分级关断、过温保护等多级机制，满足ISO 26262等功能安全标准。

集成度越来越高：从分立器件搭建到集成驱动芯片一键配置，大大降低了工程师的设计门槛。

“退饱和检测的本质，就是在功率开关器件导通期间，实时监测Vce电压是否异常升高。”这项看似简单的技术，背后蕴含了电压检测、时序控制、噪声抑制、高压隔离等多维度的工程智慧。

捷捷微电致力于提供客户整体设计方案的产品推荐，针对功率IGBT和MOSFET有成熟栅极驱动光耦推荐，涉及不同封装和功率段，具体型号和参数如下所示：
