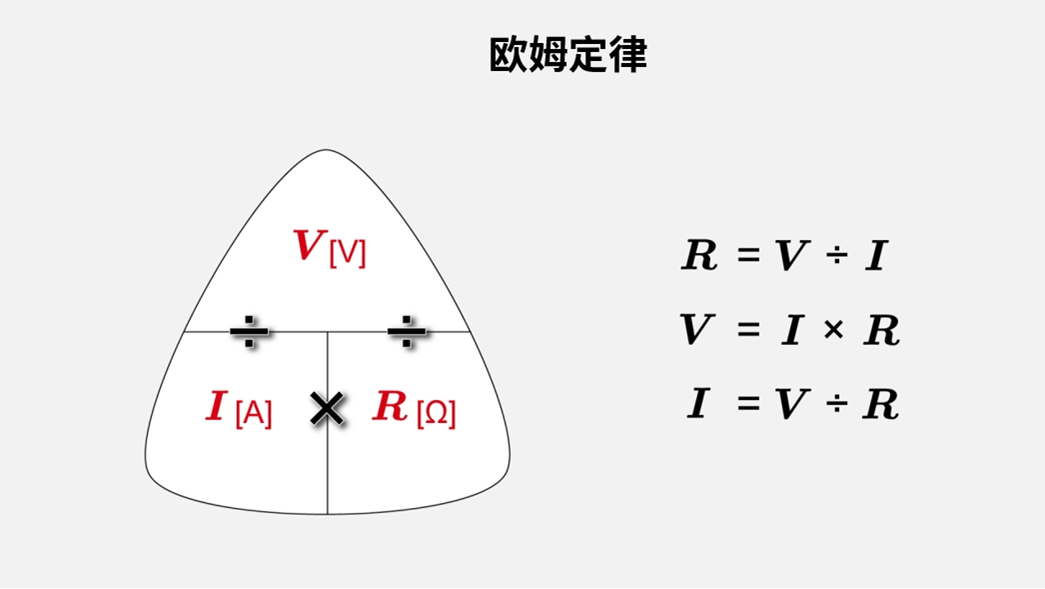

欧姆定律在现代物理学和电子工程学领域发挥着核心作用，被广泛应用于电路分析和设计等众多场景。其主要涉及电压V、电流I和电阻R三个变量。本节会先介绍在实际测量电流或分析电路时实用的“计算工具”，然后探讨电压、电流、电阻各要素之间的相互作用机制，其后介绍相关方程式及单位的定义。最后会提到“VRI三角形”和“VRIP轮盘”等可视化工具，通过这些直观的图表清晰地展示电阻电路的基本关系。

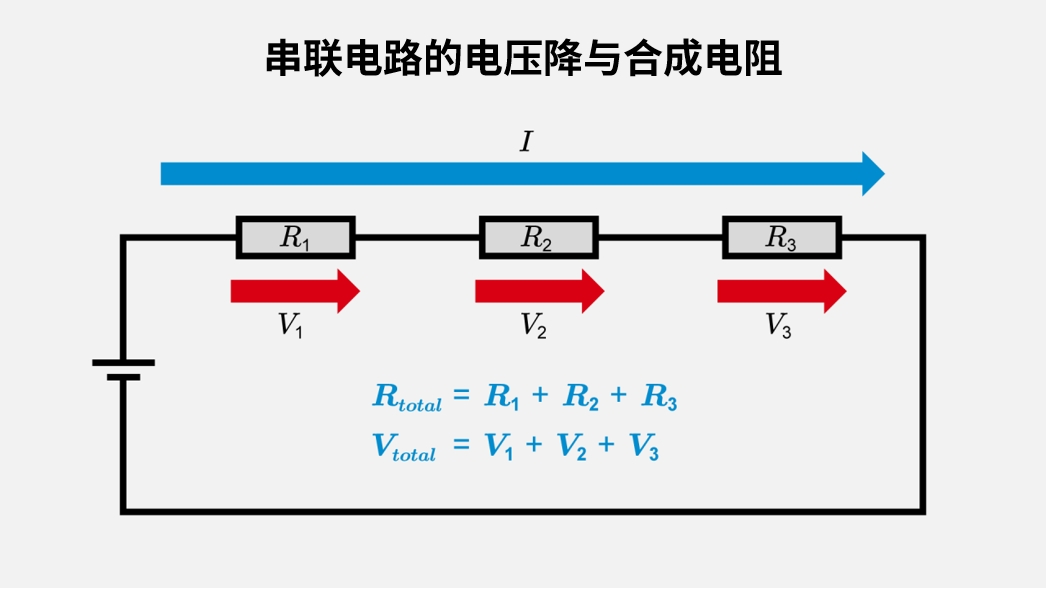

串联电路是指电子元器件以串联方式连接的电路，电流流经同一路径。而并联电路则是电子元器件并联连接、电流分流通过各并联支路的电路。串联电路的特性之一是电阻相加后的总电阻较高。并联电路通过计算各电阻的倒数之和即可求出总电阻。

・总电阻计算：串联电路中各元器件的电阻值相加即为总电阻。也就是说，合成电阻只是各元器件电阻值相加得到的总和。

欧姆定律绝非单纯的理论，通过将电路分解为线性和稳态区间，便可借助欧姆定律对电压降和损耗等参数进行概算。通过明确电压、电流及电阻之间的相互关系，能够正确操作电路元器件，准确地掌握流过的电流和电压降等情况。本节将通过由电阻器和导线构成的电路实例，讲解如何求解相关参数。

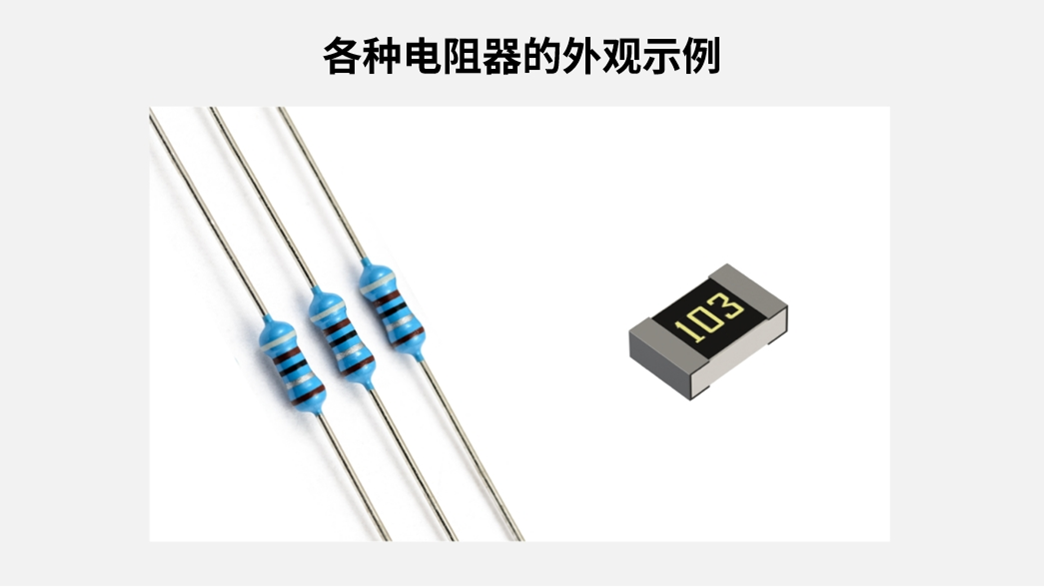

电子设备中存在各种元器件，其中仅含电阻分量的电阻器可以说是最简单易懂的实例。电阻器上标有10Ω、1kΩ、100kΩ等色环标示值或印刷的标称值，这些电阻器在直流电路等应用场景中能通过多少电流，可通过公式“V=IR”立即计算得出。

在电源电压恒定且电阻保持定值R的理想条件下，电流I也将保持恒定。然而，由于导线及其他元器件本身也存在非常微小的电阻，在高精度应用和大功率应用场景，需要考虑到这些“残余电阻”。例如，在驱动远端设备的长距离布线电路中，导线自身的电阻往往会成为不可忽视的电流损耗源。
