PNP晶体管（双极晶体管）是一种通过基极微小电流控制从发射极流向集电极电流的双极晶体管，被广泛应用于开关电路、放大电路等多种用途。如果不掌握从发射极到集电极的电流流动结构和工作原理，就可能因布线错误导致无法完全关断负载等故障问题。

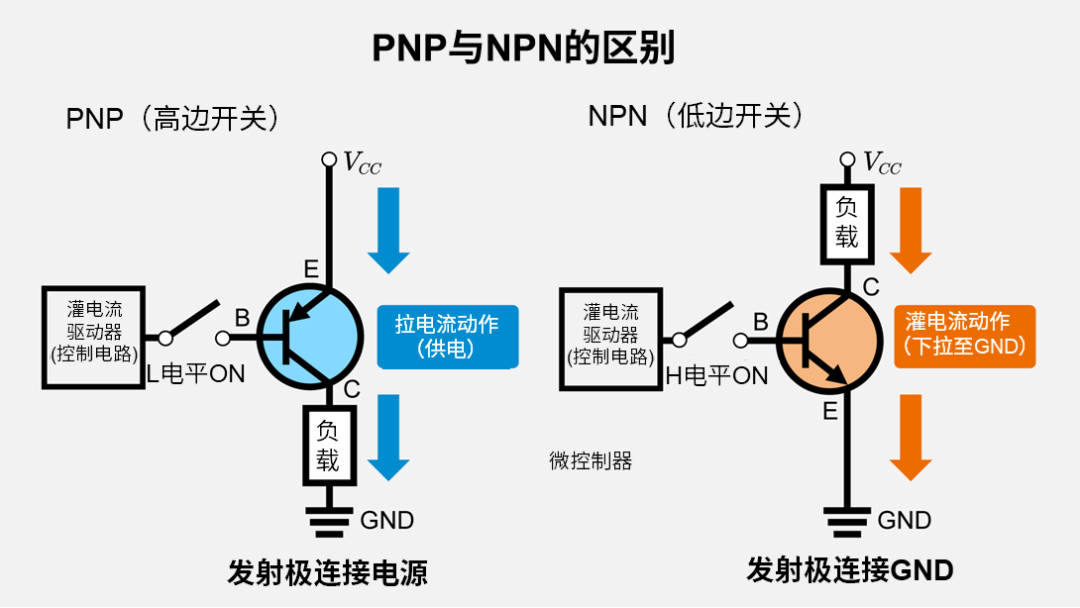

选择PNP作为高边开关的原因在于，它能够直接从电源侧向负载提供电流。PNP晶体管是一种通过基极电流控制集电极-发射极间电流的放大器件。本文按照传统的电流方向（即假设正电荷移动的方向）进行说明，而电子流动方向与之相反。在放大区（Active Mode），通过微小的基极电流以直流电流放大系数（h_FE、β）控制较大的集电极电流，发射极电流为基极电流与集电极电流之和。当负载电源电压与微控制器不同，或希望固定负载基准（GND侧）时，PNP晶体管可简化布线设计。理解PNP与NPN和低边结构之间的区别，有助于判断电路结构的选择标准。

高边布线导致工作故障的最大原因在于电流路径的布排顺序和发射极电位错误。在正确地电路中，电流按电源→发射极→集电极→负载→GND的顺序流动。发射极请务必配置在V_CC侧。如果配置在GND侧，则ON/OFF条件无法成立（无法导通），且可能发生反接或经由保护二极管的反向注入现象。电路图符号中的发射极箭头指示电流方向，遵循此方向可避免极性错误。在集电极开路（PNP源型输出）布线时，需特别注意负载侧的电位处理。

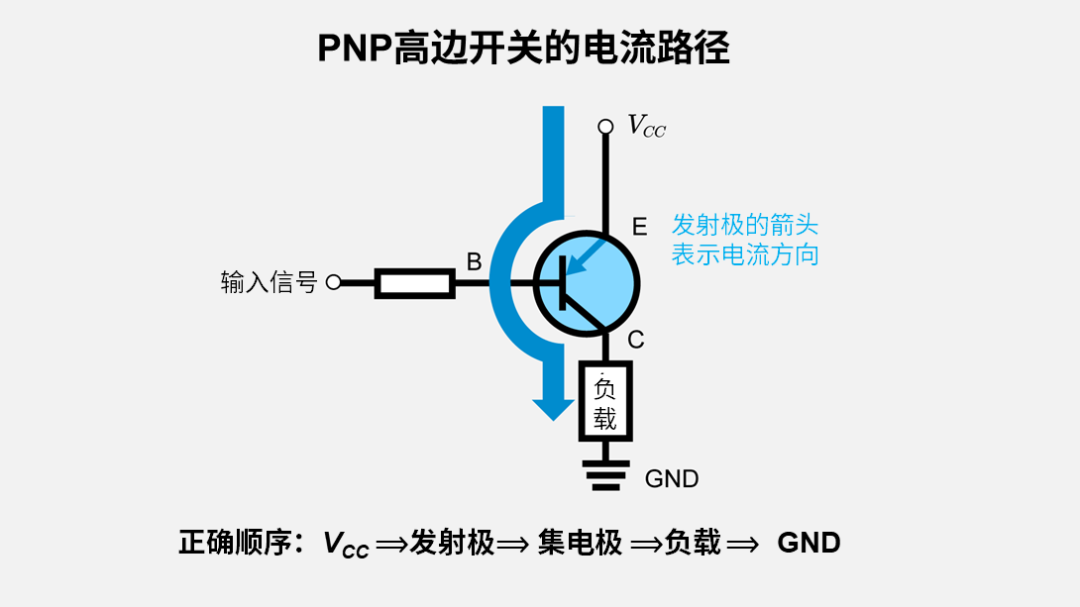

高边开关的正确布线顺序应为：电源（V_CC）→发射极→集电极→负载→GND的单向路径。当PNP处于导通状态时，从发射极流入的电流会经由集电极流向负载，从而驱动负载工作。在关断状态下，基极电流为零，发射极-集电极之间处于截止状态。

能否正常进行开关工作，取决于能否将PNP晶体管控制在截止和饱和两种状态。在截止状态下，基极-发射极结无法形成正向偏置，集电极电流几乎无法流通。在饱和状态下，集电极-发射极间的电压降（|V_CE(sat)|）会降到非常低，此时发射极－集电极间的电阻达到最小。在高边开关中，特别需要注意的是“关断保证”这一特性。当基极处于悬空状态或与发射极之间的电位差不足时，晶体管将无法完全截止，导致负载中持续流过微弱电流。理解|V_BE|、|V_CE(sat)|、I_C三者的关系，能够为设计决策提供明确的判断依据。
