01

阻抗测量的原因和意义

在电路性能未达设计预期时，准确识别元器件的实际特性对于锁定原因而言非常重要。仅依据规格书参数进行设计，会忽略频率特性和温度变化等因素导致的波动，从而引发非预期工作。这就要求通过阻抗测量来量化波动因素，从而提高设计精度。

产品规格书中列出的数值，通常是在1kHz和120Hz等标准测试条件下测得的值。若实际应用设备的工作频段、信号电平、直流偏置、温度及安装条件与其存在差异，实测结果将系统性偏离理想模型。要想预见差异并进行调整，需以理想元件的特性为出发点，了解现实中元器件的寄生分量和频率响应特性，下面以三种元件为例进行说明。

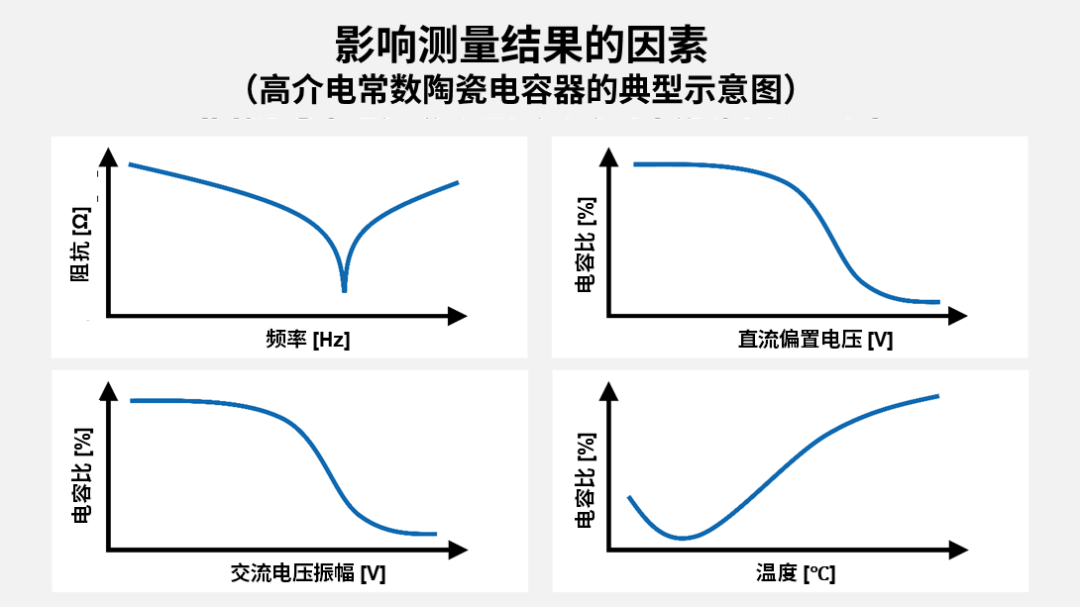

本节将重点关注元件固有的因素（电容和电感的频率、直流偏置、交流电平、温度），并梳理导致测量结果变化的主要因素。有关因夹具和测量相关因素（校准、布线、周围环境）导致的误差，请参阅“测量步骤和测量环境”章节。

02

阻抗测量的步骤和解读方法

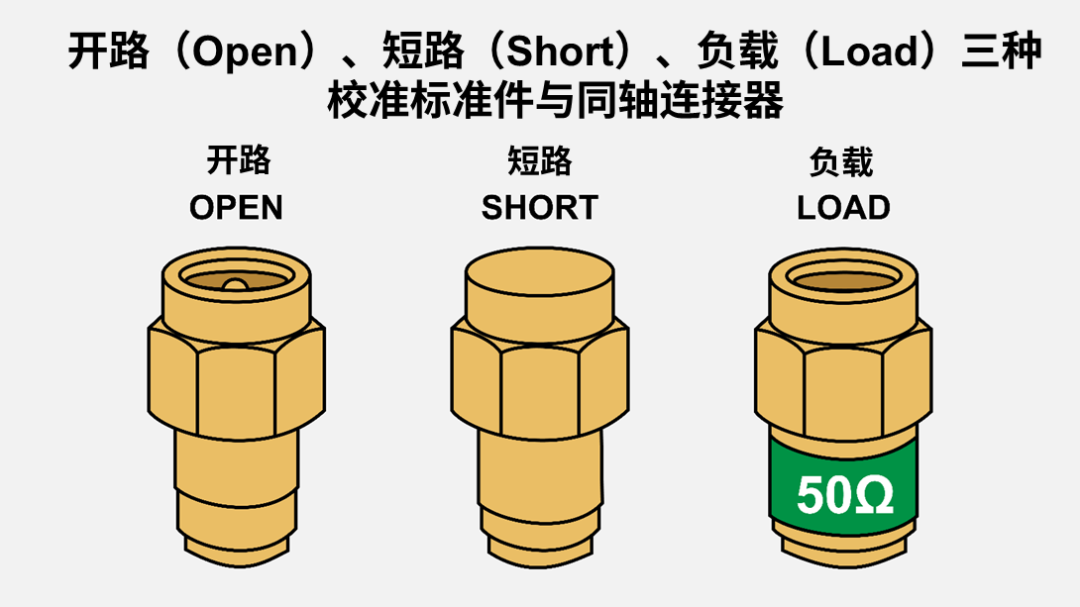

通过矢量网络分析仪等进行单端口（1-port）校准时，需使用开路（Open）、短路（Short）、负载（Load）三种标准件，并将它们分别定义为理想元件叠加实际寄生分量后的模型。
