安世 | 告别空间焦虑：NEX83X88 PFC控制器助力打造高功率密度的下一代电源

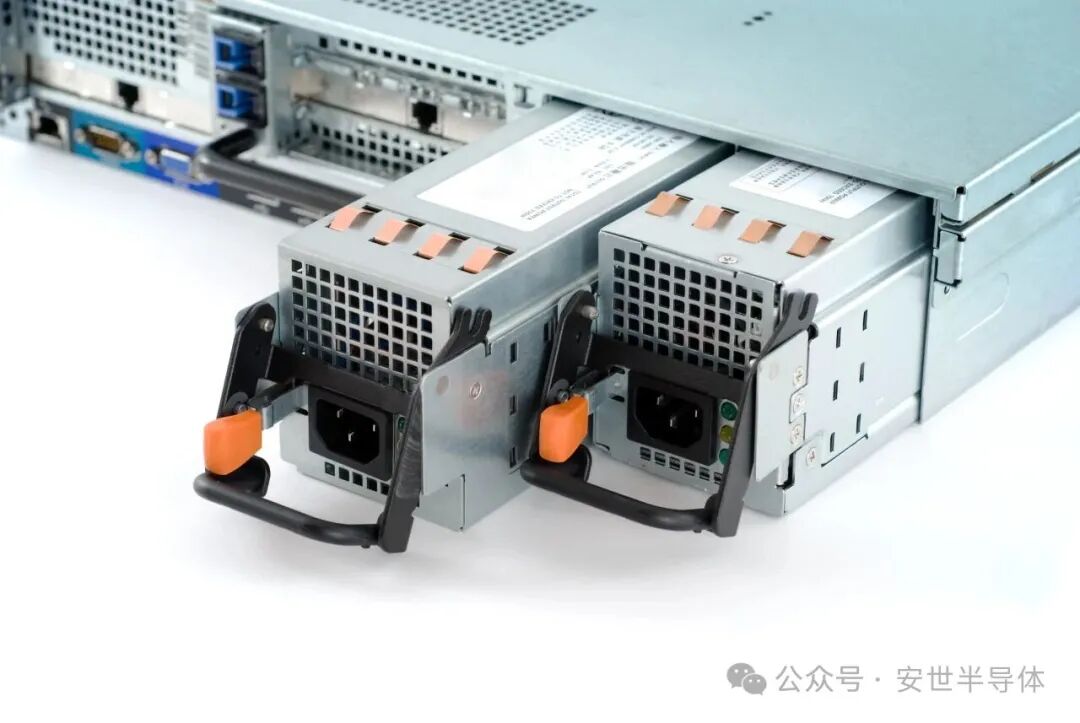

你是否还在为 PD 充电器、TV 电源、数据中心供电的“寸土寸金”而烦恼？无论是追求便携的 PD 充电器，还是空间受限的 TV 电源、电动自行车充电器、工业与医疗电源以及模块电源等，PCB 上的每一平方毫米都弥足珍贵。面对有限的 PCB 空间，既要高功率输出，又要控制 BOM 成本和散热设计，传统方案是否已捉襟见肘？
安世半导体中国推出的 NEX83088 / NEX83288临界模式 PFC 控制器，通过技术创新，实现了功率电感感值减半，体积减半的突破，为高功率密度设计带来了全新可能。
⚠️传统CRM方案的困境
传统的临界导通模式(CRM) PFC控制器，其工作原理决定了它在体积优化上存在两大固有短板。
首先，在每个开关周期内，电感电流必须降为零后才开启下一个周期。这种“归零再启”的模式导致电感电流纹波极大，其峰峰值可达平均电流的2倍。为了承受这么大的电流冲击而不饱和，工程师不得不选用更大尺寸的磁芯和更大的电感量。
其次，高频下电感损耗显著，迫使开关频率难以提升。频率上不去，电感体积自然下不来。

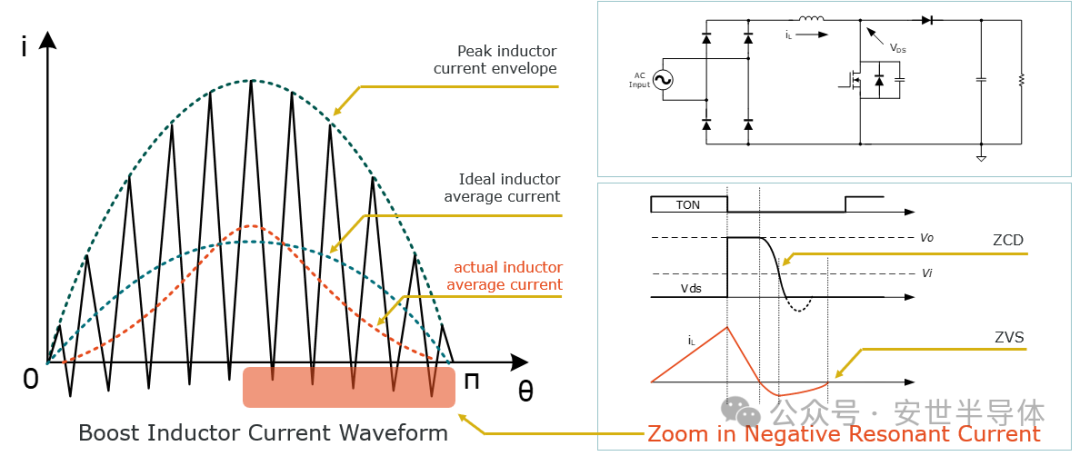

图：传统CRM模式工作原理下产生的电感电流
🚀 NEX83X88的创新突破
安世中国NEX83X88系列的核心创新，在于将基于平均电流模式(ACM)的自适应可变导通时间控制，首次引入到临界模式架构中。
这项技术能实时采样并平均电感电流，强制其精准跟踪参考正弦波形。带来核心提升：
▶
电感电流峰值大幅降低：仅为传统CRM方案的3/4 ~ 4/5。
▶
所需电感量锐减：直接减少近 40%。
▶
开关频率得以解放：为进一步缩小电感体积创造了条件。

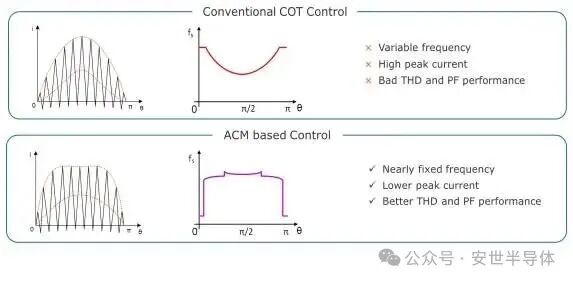

图：ACM控制与COT控制对比下的电感电流波形更平滑，峰值显著降低，近似定频
📊 实测数据说话：100W参考设计见证“体积减半”
理论很美好，实践出真知。在安世中国官方的100W PFC参考设计中，NEX83088方案交出了一份令人惊艳的答卷。
▶
电感变革：采用140uH电感，变压器从业界常见的ATQ2516直接缩减到ATQ18，实现了真正的体积减半。
▶
PCB瘦身：整版PCB尺寸仅为70mm x 50mm，PCB占用面积减少近 40%，BOM成本也随之降低。
▶
密度飞跃：整机功率密度提升 35% 以上，完美契合小体积高功率的应用场景。

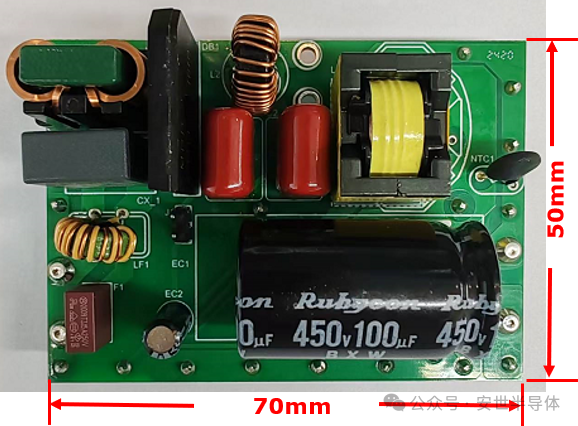

图：参考设计PCB布局

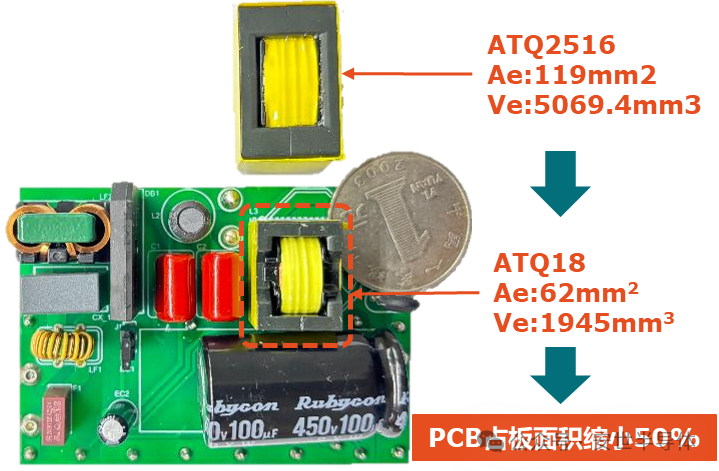

图：电感尺寸实物对比
✅ 全性能测试验证：小体积，同样高可靠
体积缩小了，性能会不会打折？安世中国用全面的测试数据给出了否定答案。
转换效率方面，即便使用了体积减半的电感，NEX83088方案在全负载范围内仍保持了行业领先的转换效率。

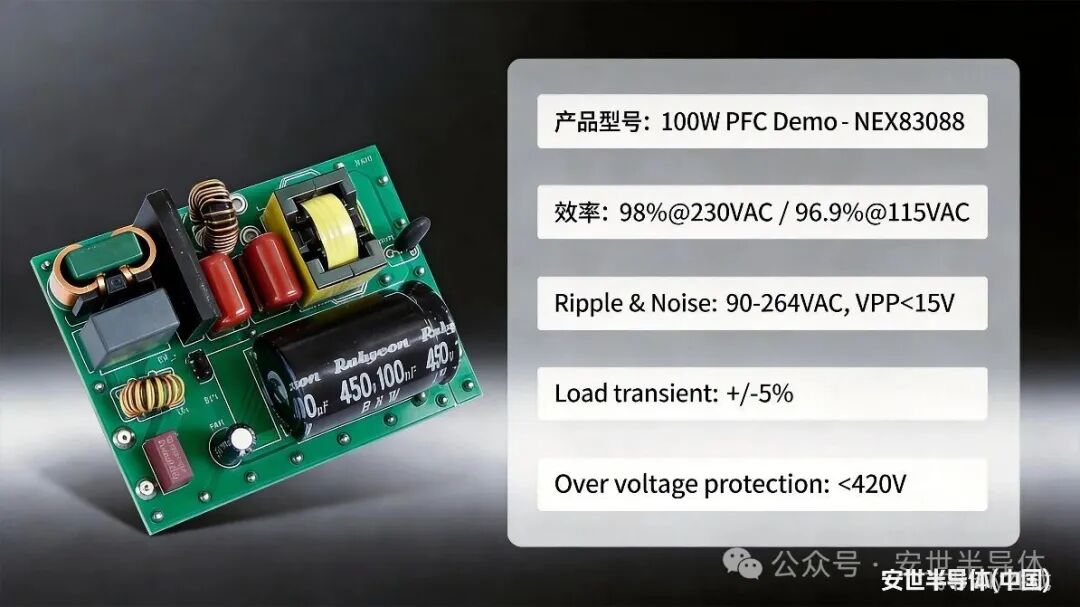

图：NEX83088 PFC 100W参考设计方案性能
图：NEX83088方案ATQ18与竞品方案ATQ2516磁芯效率对比
关键电气性能测试全部符合甚至超越设计要求：
▶
输出纹波噪声：全输入电压范围内Vpp < 15V，优于<20V的行业标准。
▶
启机过冲电压：< 420V，满足<450V的安全要求。
▶
负载瞬态响应： +/-5%，确保动态负载下的稳定输出
可靠性验证同样扎实，全负载范围温度测试显示，关键器件温升均符合工业级可靠性要求，保证了产品在高负载下的长期运行稳定性。

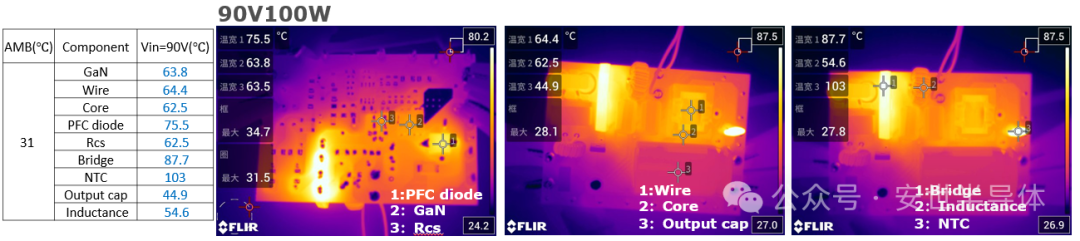

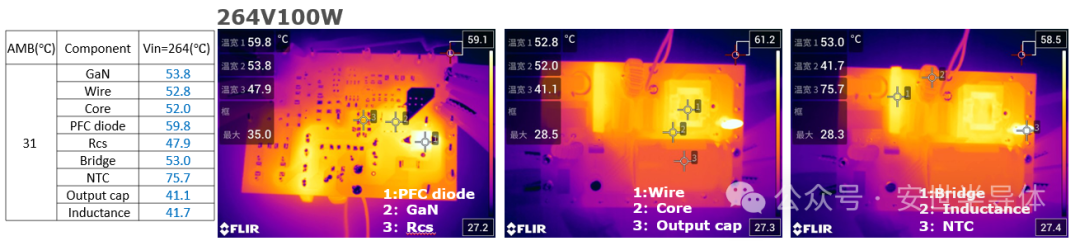

图：满负载温度测试数据，散热设计可靠
🛠️ 从设计到量产：全流程支持
选择NEX83X88，不仅仅是选择了一颗芯片，更是获得了一套完整的解决方案。安世中国的产品应用工程师团队提供从设计到量产的全流程支持，包括：
▶
成熟的参考设计原理图与PCB Layout文件
▶
完整的BOM清单
▶
变压器参数设计指南
▶
简单易用的设计计算表格
这套“交钥匙”工程能帮助客户缩短研发周期30%以上，快速将创新设计推向市场。

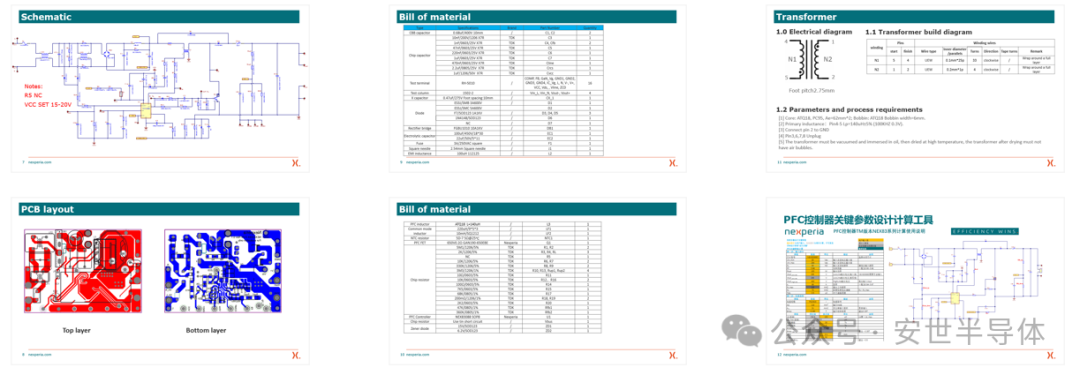

图：安世半导体中国提供全套设计资料
核心价值总结
1.体积革命：电感体积减半，PCB面积减少40%，直面高密度设计挑战。
2.性能卓越：功率密度提升35% 以上，支持260kHz高频，效率与可靠性兼得。
3.成本优化：更小的磁芯与PCB直接降低BOM成本。
4.开发加速：完整参考设计与技术支持，助您缩短研发周期30%以上。
NEX83X88系列PFC控制器，不仅是技术的迭代，更是电源设计思路的革新。它让“鱼与熊掌兼得”成为可能，为下一代高性能、小体积电源产品提供了坚实内核。
